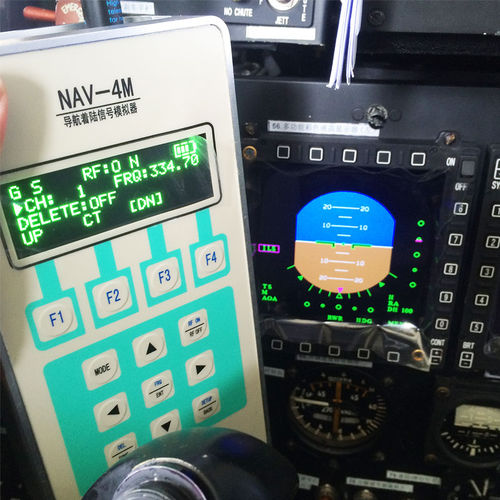

Instrument de test pour l'avionique NAV-4M

de batteriede NAV/COMportable

Présentation Le NAV-4M est un simulateur d'atterrissage aux instruments portable fonctionnant sur la bande VHF. Il génère des signaux localizer (LOC), glide slope (GS), VOR et marker beacon (MB) afin de vérifier sur le terrain le fonctionnement des récepteurs LOC, GS, VOR et MB. L'appareil est conçu pour les essais au sol, la vérification d'alignement et les contrôles de maintenance.

Spécifications techniques (vue tableau)

• 1 | Alimentation | Principale : deux batteries lithium 18650 3,7V 2600mAh ; Secours : +7.5～+12VDC ≥600mA ; Courant de fonctionnement ≤550mA
• 2 | Modes de fonctionnement - LOC | Porteuse : 40 canaux, 108.10–111.95MHz, précision ±0.0025% ; Audio : 90Hz/150Hz/1020Hz ; Modulation : AM profondeur 12–28% ; DDM -0.15 à +0.15 (pas 0.01) ; Puissance Tx 0±1.5dBm
• 2 | Modes de fonctionnement - GS | Porteuse : 40 canaux, 329.15–335.00MHz, précision ±0.0025% ; Audio : 90Hz/150Hz ; Modulation : AM profondeur 30–50% ; DDM -0.15 à +0.15 (pas 0.01) ; Puissance Tx 0±1.5dBm
• 2 | Modes de fonctionnement - VOR | Porteuse : 160 canaux, 108.00–117.95MHz, précision ±0.0025% ; Audio : 30Hz/9960Hz/1020Hz ; Modulation : AM profondeur 20–40% et FM déviation ±480Hz ; Réglage d'angle 0–359° (pas 10°, précision ±1.5°) ; Puissance Tx 0±1.5dBm
• 2 | Modes de fonctionnement - MB | Porteuse : 75.0MHz, précision ±0.005% ; Audio : 400Hz/1300Hz/3000Hz ; Modulation : AM ≥65% ; Puissance Tx ≥-5dBm
• 3 | Distance d'utilisation | LOC/GS : 4–6 m ; MB : 2–3 m
• 4 | Données physiques | Poids ≤1.5 kg ; Dimensions 215×108×65 mm
• 5 | Adaptabilité environnementale | Température fonctionnement -10 à +45℃ ; Température stockage -25 à +60℃

Caractéristiques / Spécifications techniques

• Nom du modèle : NAV-4M
• Fonction : Émetteur radio portatif simulant LOC, GS, VOR et MB pour vérifier le fonctionnement des récepteurs sur le terrain
• Alimentation : Principale – deux batteries 3,7V 2600mAh 18650 ; Secours – +7.5～+12VDC ≥600mA ; Courant en service ≤550mA
• Mode LOC : 40 canaux (108.10–111.95MHz), précision ±0.0025%, audio 90Hz/150Hz/1020Hz, AM 12–28% profondeur, DDM -0.15 à +0.15 (pas 0.01), Puissance Tx 0±1.5dBm
• Mode GS : 40 canaux (329.15–335.00MHz), précision ±0.0025%, audio 90Hz/150Hz, AM 30–50% profondeur, DDM -0.15 à +0.15 (pas 0.01), Puissance Tx 0±1.5dBm
• Mode VOR : 160 canaux (108.00–117.95MHz), précision ±0.0025%, audio 30Hz/9960Hz/1020Hz, AM 20–40% profondeur et FM ±480Hz déviation, réglage angle 0–359° (pas 10°, précision ±1.5°), Puissance Tx 0±1.5dBm
• Mode MB : Porteuse 75.0MHz, précision ±0.005%, audio 400Hz/1300Hz/3000Hz, AM ≥65%, Puissance Tx ≥-5dBm
• Distance d'utilisation : LOC/GS 4–6 m ; MB 2–3 m
• Physique : Poids ≤1.5 kg ; Dimensions 215×108×65 mm
• Environnement : Fonctionnement -10 à +45℃ ; Stockage -25 à +60℃
