Banc d'essai en pression

en températurede performancepour génératrice

Présentation du produit

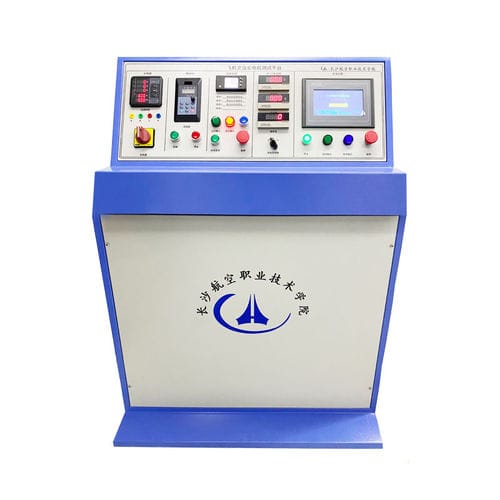

Le système de test de générateur CC pour aéronef est une solution sur banc destinée aux essais de performance et de compatibilité des générateurs CC et des régulateurs aéronautiques. Il intègre une armoire de commande, une unité d'alimentation, un banc de charge CC et les câbles de test pour évaluer des modèles tels que le générateur ZF-1.5 et le régulateur TY-1500 dans des conditions électriques et thermiques définies.

Principales caractéristiques

• Prise en charge du générateur ZF-1.5 avec deux puissances selon le refroidissement : 500 W (ventilation spontanée) et 1000 W (ventilation forcée).
• Assure une sortie régulée et un fonctionnement parallèle stable ; intègre une protection contre le courant inverse, une tolérance aux surcharges et une conception limitant les interférences radio.
• Construction bobinée à quatre pôles en shunt avec sens de rotation réversible pour les essais fonctionnels.
• Installation flexible : supporte les montages horizontal, incliné et vertical.

Spécifications techniques

• Méthode de refroidissement : circulation d'air forcée / ventilation spontanée.
• Puissance nominale : 1000 W (forcée) / 500 W (spontanée).
• Tension nominale : 27.5 V.
• Courant nominal : 40 A (forcée) / 20 A (spontanée).
• Plage de régime : 3800–5900 RPM.
• Condition d'exploitation : continue.
• Courant de surcharge admissible : 50 A (forcée) / 24 A (spontanée) ; durée de surcharge : 2 minutes.
• Courant d'excitation maximal à l'état thermique (à 3800 RPM, 27.5 V, courant nominal) : 2.80 A (forcée) / 2.55 A (spontanée).
• Débit d'air requis en ventilation forcée : ≥ 30 L/s en atmosphère normale.
• Élévation de température admissible (°C) : Collecteur 75 (forcée) / 120 (spontanée) ; Enroulement d'excitation 55 (forcée) / 105 (spontanée) ; Enroulement d'induit 75 (forcée) / 120 (spontanée).

Composants du système et applications

• Composants standard : armoire de commande principale, unité d'alimentation, banc de charge CC, câbles de test, générateur CC aéronautique (ex. ZF-1.5), régulateur de générateur CC (ex. TY-1500).
• Usage principal : essais de performance, vérifications de compatibilité opérationnelle et essais d'acceptation pour générateurs et régulateurs CC aéronautiques.
• Capacités d'essai : contrôles de régulation tension/courant, essais de fonctionnement en parallèle, vérification des limites de surcharge et thermiques, validation des exigences de ventilation.
• Installation et exploitation : conçu pour bancs d'essai en laboratoire ou atelier avec dispositions pour câblage sécurisé, points de mesure et profils de charge configurables.
