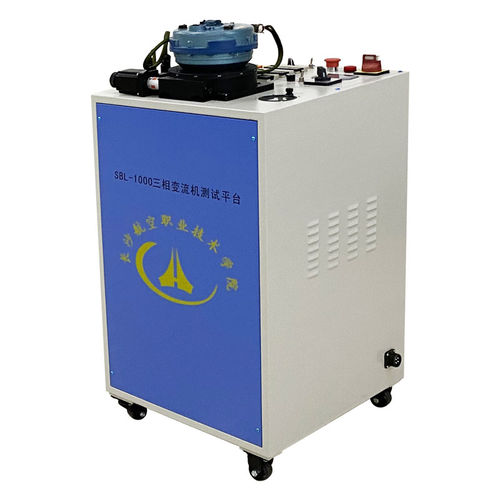

Banc d'essai électrique SBL-1000

de conversionpour système avioniqueaéronautique

Présentation
La plateforme d'alimentation secondaire SBL-1000 est un banc d'essai de convertisseur triphasé conçu pour la formation aéronautique. Elle intègre une batterie 24V, un convertisseur délivrant une alimentation triphasée conforme aux usages aéronautiques, un circuit de charge, un capteur de cap et un indicateur pour simuler et démontrer la détection et l'affichage de cap en contexte pédagogique.

Principales caractéristiques

• Convertit l'alimentation batterie 24V DC en alimentation triphasée aéronautique 36V.
• Simule les signaux du capteur de cap et l'affichage de cap pour un apprentissage pratique.

Spécifications techniques

• Tension d'alimentation: 220±15% VAC
• Tension de sortie: Batterie: 24V DC; Convertisseur: 36±10% V
• Affichage de fréquence: Plage: 400±20 Hz; Précision: ±5 Hz
• Dimensions: ≤ 600 × 500 × 900 mm
• Adaptabilité environnementale: Température de fonctionnement: -10 ℃ ~ +45 ℃; Température de stockage: -10 ℃ ~ +45 ℃; Humidité relative: 10–90% RH

Applications type

• Démonstrations en salle de cours pour la formation en avionique et systèmes aéronef.
• Travaux pratiques sur les capteurs de cap, convertisseurs et caractéristiques de l'alimentation triphasée.
