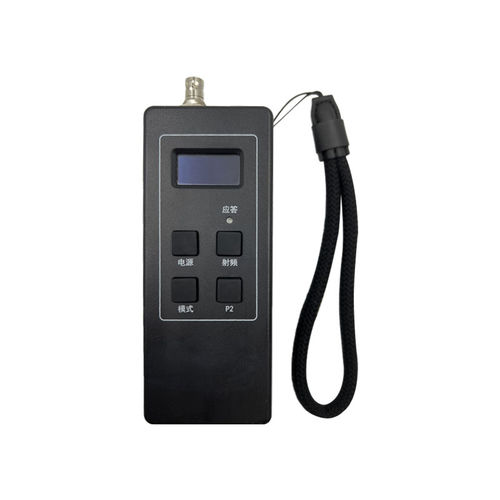

Testeur de transpondeur RFID YDKL-1A

de batterieaéronautiqueportable

Aperçu
Le YDKL-1A est un testeur de transpondeur ATC portable fonctionnant en bande X, conçu pour l'interrogation et l'analyse sur site des transpondeurs embarqués. Il émet des impulsions d'interrogation en modes A et C, reçoit les réponses et décode le code aéronef et l'altitude de vol pour affichage. L'appareil est alimenté par batterie et utilise des antennes pour l'émission et la réception, ce qui permet de vérifier et diagnostiquer le fonctionnement des transpondeurs lors de la maintenance, des inspections et des contrôles au sol.

Applications

• Vérification sur site de l'opérabilité des transpondeurs ATC
• Dépannage et diagnostic lors de la maintenance
• Contrôles avant vol et après installation en aéroport et ateliers
• Tests d'acceptation en service et mise en service
• Procédures de formation et d'inspection pour techniciens sol

Spécifications techniques

• Modèle: YDKL-1A
• Fonction: Transcepteur radio bande X pour interrogation et analyse des réponses des transpondeurs ATC
• Modes supportés: Mode A (code aéronef), Mode C (code d'altitude)
• Précision d'analyse des codes: ≥98%
• Fréquence de réception: 1090 ±20 MHz
• Fréquence d'émission: 1030 ±0.2 MHz
• Puissance d'émission: -20 dBm ±1 dB
• Modulation: 2ASK
• Alimentation: Batterie lithium 7,4 V 2600 mAh; Tension de charge: 20–30 VDC
• Dimensions: 200 mm × 110 mm × 60 mm
• Température de fonctionnement: -10°C à +45°C
• Température de stockage: -20°C à +50°C
• Humidité relative: ≤85%
