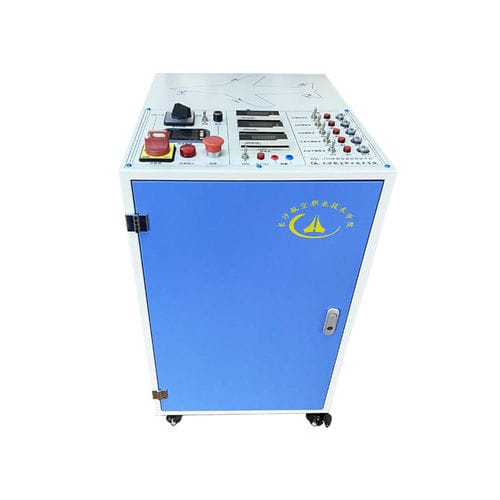

Instrument de test pour l'avionique DBL-750

aéronautique

Vue d'ensemble
La plateforme pédagogique d'alimentation secondaire DBL-750 se compose d'une batterie, d'un convertisseur, d'un chargeur, d'un circuit de charge, d'un filament et d'une sonde Pitot. Elle est conçue pour les environnements de formation aéronautique afin de convertir le courant continu en courant alternatif de norme aéronautique, d'alimenter des charges représentatives et de simuler les séquences de dégivrage et de chauffage de la sonde Pitot lors de démonstrations pédagogiques.

Principales caractéristiques

• Conversion de 24V DC vers 115V AC monophasé conforme aux standards aéronautiques.
• Simulation du fonctionnement du système de dégivrage et alimentation pour le chauffage de la sonde Pitot.
• Simulation de fréquence autour de 400 Hz avec affichage précis à ±5 Hz.
• Dimensions compactes adaptées aux salles de cours et laboratoires (≤600×500×900 mm).

Spécifications techniques

• Tension d'alimentation: 220±15% VAC
• Tension de sortie: Batterie 24V DC; Convertisseur 115±10% V
• Affichage de fréquence: Plage 400±20 Hz; Précision ±5 Hz
• Dimensions: Ne dépassant pas 600×500×900 mm
• Adaptabilité environnementale: Température de fonctionnement -10 °C à +45 °C; Température de stockage -10 °C à +45 °C; Humidité relative 10–90% RH

Applications

• Écoles de formation au vol et départements d'ingénierie aéronautique pour démonstrations pratiques
• Ateliers de maintenance et d'avionique pour illustrer circuits de dégivrage et de chauffage
• Laboratoires R&D et d'essais pour validation des systèmes d'alimentation secondaire et de chauffage avionique
