自走式乗客搭乗リフト JSTY5100JCRE

エアコン付移動困難者用空港用

概要

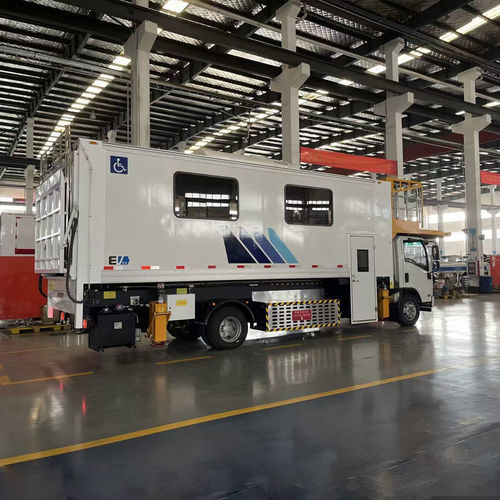

JSTY5100JCRE は、第二種 Qingling 電動車両シャーシをベースにした車載型電動アンビュリフトで、昇降プラットフォーム（伸縮部および後部リフト部を含む）と大容量リン酸鉄リチウム電池を搭載しています。多くの旅客機に対応する設計で、A380 を除く主要機種での搭降載作業に使用されます。

適用機種

• A300
• A310
• A318
• A319
• A320
• A330
• A340
• B707
• B727
• B737
• B747
• B757
• B767
• B777
• DC8
• IL-18
• IL-62
• MD11
• MD80
• その他の機種（Airbus A380 を除く）

主要仕様

• モデル: JSTY5100JCRE
• シャーシ: QL1101BEVEMMAY
• 全長×全幅×全高: 9,700 × 2,400 × 3,770 mm
• プラットフォーム作業高さ: 2,200–6,000 mm（運用範囲：最小2,250 mm、最大6,000 mm）
• 車両最大積載量: 3,500 kg
• 固定プラットフォーム定格荷重: 1,500 kg
• 伸縮プラットフォーム定格荷重: 800 kg
• 後部プラットフォーム耐荷重: 500 kg
• 本体内寸 (L×W×H): 6,570 × 2,200 × 2,100 mm
• 固定プラットフォーム寸法 (L×W): 2,300 × 2,000 mm
• 拡張距離: 0–600 mm
• 後部昇降ストローク: 0–1,500 mm
• 最高道路速度: 85 km/h
• 運行重量: 10,900 kg
• ホイールベース: 5,200 mm
• 最低地上高: 180 mm
• 電池種類: リン酸鉄リチウム (LiFePO4)
• 総蓄電量: 162.28 kWh
• 航続距離（概算）: 340 km
• 充電時間（1回）: 約1.5 時間
• 充電方式: GB DC 充電インターフェイス（9コア）

主要構成品・動力系

• 駆動モーター: TZ370XS-LKM0851
• 駆動モーターコントローラ: KTZ54X35S-LKC0851
• シャーシ車両コントローラ: VCU06
• エネルギー貯蔵アセンブリ/ユニット: L173TB2 / CB220
• ギアボックス: J5S75
• 油圧ポンプ: CBN-F563-BFHL
• シリンダ/アクチュエータ: D160/145-1045, D40/30-600, D40/30-515, D40/30-1450, D90/50-345
• タイヤ: 245/70R17.5 18PR
• 緊急用ポンプ: 電動 800601632 / 手動 PMO 50-s

運用上の注意

• 誘導路での搭降載作業向けに設計されているため、使用前に機体のドア高さや地上マーキングとの適合性を確認してください。
• 電池は LiFePO4（162.28 kWh）を採用。充電・保管はメーカー指示に従ってください。GB DC インターフェイス使用時の標準充電時間は約1.5時間です。
• 定期的に油圧系、プラットフォームアクチュエータ、安全インターロックを点検してください。
• 操作員にはプラットフォームの伸縮・格納手順、安全な荷重配分、非常時のポンプ操作手順の訓練を実施してください。
