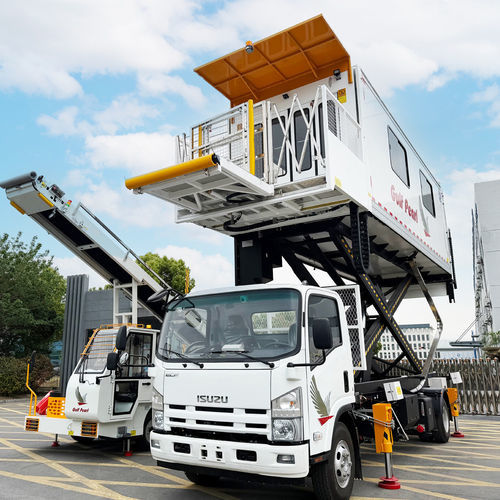

自走式乗客搭乗リフト WTJ5100JCR

エアコン付移動困難者用空港用

概要
WTJ5100JCR は清陵二級自動車シャーシ上に改造されたディーゼル式の空港用アンビュリフトで、移動が制限された乗客の搭降に用いられます。固定プラットフォームと移動プラットフォームを組み合わせ、高さ調整および横方向の伸縮で機体扉へ正確に合わせる構成です。空港運用での維持管理性を考慮した設計です。

適用機種

• Airbus: A380、A300、A310、A318、A319、A320、A330、A340
• Boeing: B707、B727、B737、B747、B757、B767、B777
• その他: DC8、IL-18、IL-62、MD11、MD80

特徴

• 清陵二級自動車シャーシ（QL1110ANPAY）を改造ベースに採用
• プラットフォーム作業高さ 2500–5800 mm、伸縮調整 0–600 mm
• 車体定格荷重 2500 kg、固定プラットフォーム 1200 kg、移動プラットフォーム 600 kg
• 低重心設計により機体扉付近での安定した据え付けが可能
• エンジン 4HK1-TCG61、トランスミッション Allison1000、排出規格は GB 17691-2018 Stage 6b および GB 3847-2018 に適合

技術仕様

• モデル: WTJ5100JCR
• タイプ: ディーゼル空港アンビュリフト
• エンジン型式: 4HK1-TCG61
• 作業台作業高さ (mm): 2500–5800
• 本体定格荷重 (kg): 2500
• 固定プラットフォーム定格荷重 (kg): 1200
• 移動プラットフォーム定格荷重 (kg): 600
• プラットフォーム伸縮調整範囲 (mm): 0–600
• 固定プラットフォーム寸法 (L × W) (mm): 1835 × 2290
• 移動プラットフォーム寸法 (L × W) (mm): 910 × 2170
• メンテナンス重量 (kg): 10500
• 外形寸法 (L × W × H) (mm): 8930 × 2460 × 3700
• 車体寸法 (L × W × H) (mm): 6500 × 2300 × 2300
• シャーシモデル: QL1110ANPAY
• トランスミッションモデル: Allison1000
• 排出規格: GB 17691-2018 Stage 6b、排気煙 GB 3847-2018
