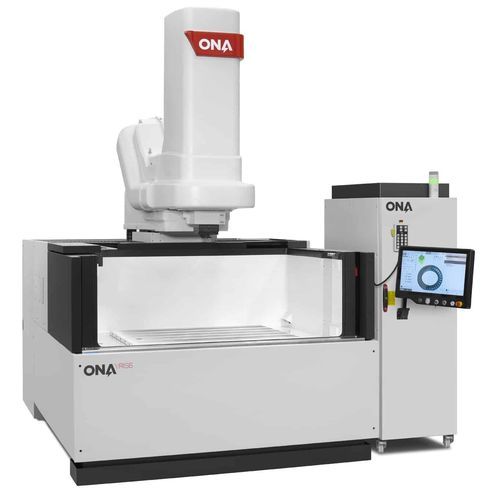

形彫EDM IRIS 6+

概要
ONA IRIS 6+は、高度な接続性とデジタル化を備えた沈め型放電加工機（ダイシンキングEDM）です。100%デジタル発生器と、シミュレーションやプロジェクト変換用のグラフィックエンジンを統合し、工程制御の精度向上と手直し削減を実現します。

主な特徴

• 100%デジタル発生器、完全に構成・プログラム可能。
• 強力なグラフィックエンジンによる高い接続性とデジタルシミュレーションでエラーを最小化。
• 最大400 Aの出力に対応する発生器により高出力のエロージョンが可能。
• エロージョンプロセスの最適化により電極摩耗を低減し、放電条件に適応。

技術表（抜粋仕様）

• X軸移動（個別）：1.000 mm — 39.37 in
• Y軸移動：800 mm — 31.5 in
• 電極ホルダー移動量：500 mm — 19.7 in
• テーブルとヘッドの最大距離：800 mm — 31.49 in
• ワークタンク内寸（L x W x H）：1.700 x 1.150 x 600 mm — 66.93 x 45.28 x 23.62 in
• ワークテーブル寸法：1.200 x 800 mm — 47.24 x 31.49 in
• テーブルの許容荷重：4.000 kg — 8,820 Ibs
• ワークタンクタイプ：ドロップドア
• 最大電極重量：300 kg — 440 Ibs
• 最小仕上げ粗さ：0.08–0.1 µm Ra
• 発生器出力オプション：100 / 200 / 400 A

ONA IRIS技術の利点

• 最大30の調整可能なスパークパラメータを持つ、完全デジタルでプログラム可能な発生器。
• 発生器最適化により電極摩耗を最大500%低減。
• 材料や条件に応じてスパークを微調整するための最大30の設定パラメータ。
• 市場標準の装置より約30%高出力の発生器、最大400 A。
• 最大8軸の同時補間と体積補償を備えた強力な制御システム。

技術仕様

• モデル名：ONA IRIS 6+
• 機械タイプ：沈め型放電加工機（sinking EDM）
• X軸移動（個別）：1.000 mm
• Y軸移動：800 mm
• 電極ホルダー移動量：500 mm
• 最大テーブル‑ヘッド距離：800 mm
• ワークタンク内寸（L x W x H）：1.700 x 1.150 x 600 mm
• ワークテーブル寸法：1.200 x 800 mm
• テーブル許容荷重：4.000 kg
• ワークタンクタイプ：ドロップドア
• 最大電極重量：300 kg
• 表面仕上げ（最小粗さ）：0.08–0.1 µm Ra
• 発生器出力オプション：100 / 200 / 400 A
• デジタル発生器：構成可能、プログラム可能、最大30の調整可能なスパークパラメータ
• 制御：最大8軸の補間と体積補償
