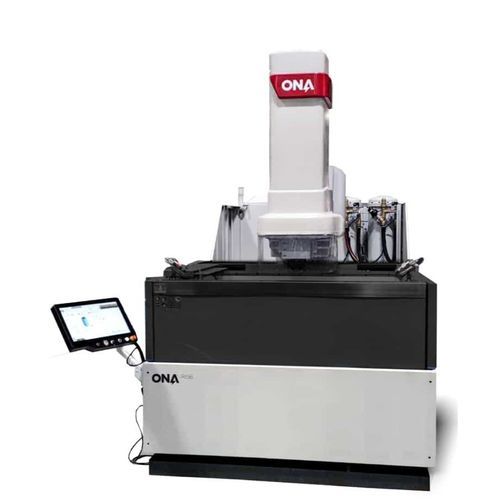

形彫EDM IRIS 6+ LEAN

概要
ONA IRIS 6+ LEAN は、接続性とデジタル化を重視した沈め放電加工機です。100%デジタルで設定可能なジェネレーター（100/200/400 A）を統合し、プロジェクトのシミュレーションとエラー低減を支援する高性能グラフィックエンジンを備え、前面占有幅はわずか2100 mmです。

主な特長

• 100%デジタルで完全に設定・プログラム可能なジェネレーター。
• ジェネレーター電流：100｜200｜400 A（高負荷のEDM用途に対応）。
• 電極摩耗の大幅な削減（最適化で最大500%の改善報告）。
• 最大30のパラメータで微調整可能なデジタル火花制御。
• 最大8軸の同時補間制御と、ワーク全域での容積補償をサポート。
• 高い接続性とシミュレーション機能により、段取りミスを低減し生産性を最適化。

ONA IRIS テクノロジーの利点

• 状況に応じて侵食特性を最適化する完全設定可能なデジタルジェネレーター。
• 電極消耗の低減と寿命延長を実現する最適化された侵食戦略。
• 最大30パラメータによる精密な火花パラメータ制御で表面品質と再現性を向上。
• 最大400 Aの高出力ジェネレーターは、一般的な市場ソリューションより最大30%のピーク能力向上を実現。
• 高度な容積補償と多軸補間により、大物ワークでも一貫した精度を維持。

仕様
X軸ストローク（個別） | 1000 mm | 39.37 in
Y軸ストローク | 800 mm | 31.5 in
電極ホルダーのストローク | 500 mm | 19.7 in
テーブルとヘッド間最大距離 | 800 mm | 31.49 in

ワークタンク内部寸法
長さ | 1700 mm | 66.93 in
幅 | 1250 mm | 49.21 in
高さ | 600 mm | 23.62 in

ワークテーブル寸法 | 1200 x 800 mm | 47.24 x 31.49 in
テーブル許容荷重 | 4,000 kg | 8,820 Ibs
タンク形式 | ドロップドア
電極最大重量 | 300 kg | 440 Ibs
最小粗さ | 0.08 – 0.1 µm Ra
ジェネレーター電流 | 100 | 200 | 400 A

用途 / 注意
接続性、シミュレーション、デジタル制御により段取り時間を短縮し加工誤差を低減する沈め放電加工用途に設計。金型・ダイ製作や高精度部品の加工に適し、電極の節約や高電流処理が求められる作業に向きます。

技術仕様

• モデル：ONA IRIS 6+ LEAN
• ジェネレーター：100%デジタル — 設定可能・プログラム可能（100 / 200 / 400 A）
• Xストローク（個別）：1000 mm
• Yストローク：800 mm
• 電極ホルダーストローク：500 mm
• テーブル–ヘッド最大距離：800 mm
• ワークタンク内部寸法（L x W x H）：1700 x 1250 x 600 mm
• ワークテーブル寸法：1200 x 800 mm
• テーブル許容荷重：4,000 kg
• 電極最大重量：300 kg
• タンク形式：ドロップドア
• 最小粗さ：0.08 – 0.1 µm Ra
• 制御：最大8軸の補間、ワーク領域全体での容積補償
• 主な利点：電極摩耗低減、火花の高度なパラメータ設定（最大30パラメータ）、高出力ジェネレーター、広範な接続性／デジタル化
