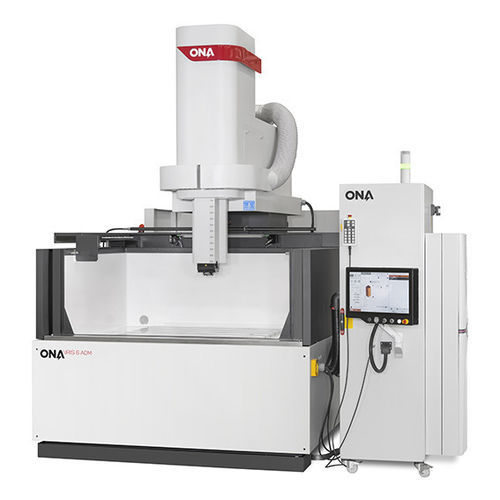

形彫EDM IRIS 6 A0M

概要
高度に接続された放電加工（シンク型）ソリューションで、強力なグラフィックエンジンによりプロジェクトを正確にシミュレーションし、エラーの可能性を低減します。シミュレーションベースの工程計画により設計要件を正確で再現可能な加工戦略に変換します。Connect. Simulate. Win.

仕様（表）
X軸移動量（個別）：1,000 mm — 39.37インチ
Y軸移動量：750 mm — 29.53インチ
電極ホルダー移動量：650 mm — 25.59インチ
テーブルとヘッド間最大距離：1,000 mm — 39.37インチ
作業槽内寸法 — 長さ：1,800 mm — 70.87インチ
作業槽内寸法 — 幅：1,300 mm — 51.18インチ
作業槽内寸法 — 高さ：700 mm — 27.56インチ
作業テーブル寸法：1,200 x 1,000 mm — 47.24 x 39.37インチ
テーブル許容重量：5,000 kg — 11,023 lb
作業槽タイプ：固定
最大電極重量：300 kg — 661 lb
最小粗さ：0.08–0.1 µm Ra
発生器電流：100|200|400 A

利点

• プロセス要件に応じて構成・プログラム可能な完全デジタル発生器。
• 放電制御の最適化により電極の消耗と摩耗を最大500%低減。
• 最大30のパラメータでスパークをデジタルに微調整し、最適化可能。
• 市場標準より約30%高出力の革新的な発生器で、最大400 Aに到達可能。
• 同時に最大8軸の補間を行える強力な制御と、作業領域全体での体積補償。

仕様 / 技術仕様

• X軸移動量（個別）：1,000 mm
• Y軸移動量：750 mm
• 電極ホルダー移動量：650 mm
• テーブルとヘッド間最大距離：1,000 mm
• 作業槽内寸法 — 長さ：1,800 mm
• 作業槽内寸法 — 幅：1,300 mm
• 作業槽内寸法 — 高さ：700 mm
• 作業テーブル寸法：1,200 x 1,000 mm
• テーブル許容重量：5,000 kg
• 作業槽タイプ：固定
• 最大電極重量：300 kg
• 最小粗さ：0.08–0.1 µm Ra
• 発生器電流：100|200|400 A
