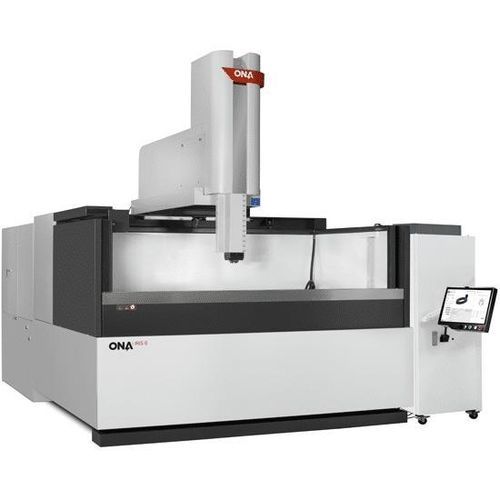

形彫EDM IRIS 8

概要
あらゆるプロジェクトをシミュレーションし、強力なグラフィックエンジンにより要件を正確で収益性の高い再現可能な結果に変換することで、接続性とデジタル化の新たなレベルを実現します。大型ワークや複雑なエロージョン加工向けに設計されています。接続。シミュレート。勝つ。

ONA IRIS の利点

• 石墨を配合した安定化済み微細粒子鋳鉄による高剛性機械構造で、最大25,000 kgのワークに対応。
• 慣性モーメントの大きい電極（約12,000 kg/cm2）を用いた加工でも安定したエロージョンを実現する補強C軸。
• 0.1 µm分解能のリニアスケールによる直接位置計測で高い位置決め精度を確保。
• 技術革新：市場一般の機器より30%強力な設計の発生器、最大400 Aまで対応。
• 最大8軸の同時補間とワーク全域での体積補償を備えた高度な制御。

仕様（製品表より）

• X軸ストローク（個別）：2,000 mm — 78.74 in
• Y軸ストローク：750 / 1,000 mm — 29.53 in
• Z軸ストローク：650 / 800 mm — 25.59 in
• テーブルとヘッド間最大距離：1,200 mm — 47.24 in
• ワークタンク内寸法（L×W×H）：2,800 × 1,500 × 1,000 mm — 110.24 × 59.05 × 39.37 in
• ワークテーブル寸法：2,200 × 1,000 mm — 86.61 × 39.37 in
• テーブル許容荷重：20,000 kg — 44,093 lbs
• ワークタンクの種類：ドロップドア（Drop door）
• 最大電極重量：300 kg — 660 lbs
• 発生器強度：100 | 200 | 400 A

技術仕様

• モデル：ONA IRIS 8
• 最大25,000 kgのワークに対応
• X軸ストローク（個別）：2,000 mm
• Y軸ストローク：750 / 1,000 mm
• Z軸ストローク：650 / 800 mm
• テーブル–ヘッド最大距離：1,200 mm
• ワークタンク内寸法（L×W×H）：2,800 × 1,500 × 1,000 mm
• ワークテーブル寸法：2,200 × 1,000 mm
• テーブル許容荷重：20,000 kg
• 最大電極重量：300 kg
• 発生器強度オプション：100、200、400 A
• ワークタンクの種類：ドロップドア（Drop door）
• リニアスケールによる直接位置計測、解像度0.1 µm
• 制御：最大8軸の同時補間とワーク領域全体での体積補償
