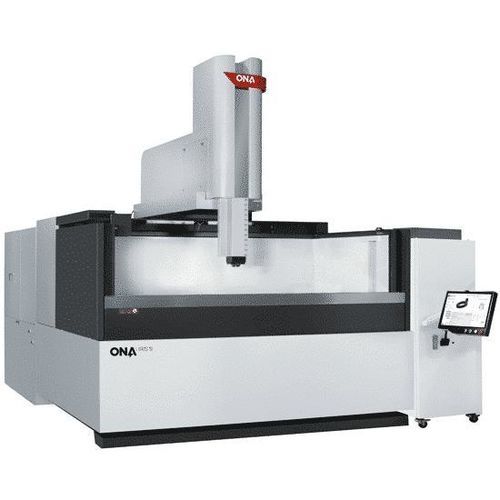

形彫EDM IRIS 9

製品概要
新しいレベルの接続性とデジタル化により、強力なグラフィックエンジンであらゆるプロジェクトをシミュレーションし、誤差の可能性を低減します。ニーズを正確で採算性のある成果に変換します。接続。シミュレート。成功。

ONA IRIS テクノロジーの利点

• グラファイトを配合した安定化微細粒鋳鉄により高剛性を確保した機械構造で、最大25,000 kgのワークに対応可能。
• 慣性モーメントの大きい電極（約12,000 kg/cm2）での穿孔加工時の安定性を確保する強化されたC軸。
• 0.1 µmの分解能を持つリニアスケールによる直接位置測定。
• 独自の技術革新：市場の他機に対して30%高出力のジェネレーターを搭載、最大400 Aまで到達可能。
• 最大8軸の同時補間とワーク領域全体の体積補償を備えた高性能制御。

技術仕様（表）
X軸ストローク（個別）: 2,000 mm / 78.74 in
Y軸ストローク: 1,200 mm / 47.24 in
Z軸ストローク: 800 mm / 31.49 in
テーブルとヘッド間最大距離: 1,200 mm / 47.24 in
ワークタンク内寸法 - 長さ: 2,800 mm / 110.24 in
ワークタンク内寸法 - 幅: 1,700 mm / 66.92 in
ワークタンク内寸法 - 高さ: 1,000 mm / 39.37 in
作業テーブル寸法: 2,200 x 1,200 mm / 86.61 x 39.37 in
テーブル上許容重量: 20,000 kg / 44,093 lbs
ワークタンクの種類: ドロップドア
最大電極重量: 300 kg / 440 lbs
ジェネレーター強度: 100 | 200 | 400 A

追加の製品情報
大質量ワークでの最大性能を目的に設計（同一ファミリーの機械は大きな質量のワークに対応）。プロジェクトのシミュレーションとエラーリスク低減を可能にする高度な接続性／デジタル化機能を搭載。高い機械剛性と高出力ジェネレーターにより、安定性と高電流が要求される重負荷EDM用途に適しています。

仕様 / 技術データ

• 型式: ONA IRIS 9
• X軸ストローク（個別）: 2,000 mm
• Y軸ストローク: 1,200 mm
• Z軸ストローク: 800 mm
• テーブル-ヘッド最大距離: 1,200 mm
• ワークタンク内寸（L x W x H）: 2,800 x 1,700 x 1,000 mm
• 作業テーブル寸法: 2,200 x 1,200 mm
• テーブル許容重量: 20,000 kg
• ワーク許容質量（機械ファミリー表記）: 最大25,000 kg
• ワークタンク種類: ドロップドア
• 最大電極重量: 300 kg
• ジェネレーター強度オプション: 100 / 200 / 400 A（市場比で最大30%高出力）
• 位置測定: リニアスケール、0.1 µm分解能
• 制御: 最大8軸同時補間およびワーク領域全体の体積補償
