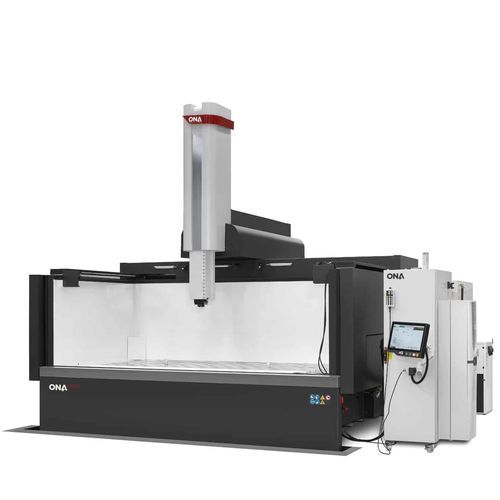

形彫EDM IRIS 10

製品概要
ONA IRIS 10 は大形ワークおよび高強度のエロージョン加工向けに設計された沈め型（ダイシンキング）EDMです。高い接続性と強力なグラフィックシミュレーションにより、加工前にプロセスを検証してエラーを低減できます。

ONA IRIS 技術の利点

• 黒鉛を含有する安定化微細粒状鋳鉄による高剛性構造で、最大 25,000 kg のワークを支持。
• 高慣性モーメントを持つ電極でも安定したエロージョンを実現する強化C軸。
• 0.1 µm 解像度のリニアスケールによる直接位置検出で高精度な位置決め。
• 市場標準より約30%高出力のジェネレーターにより、最大400 A の高強度エロージョンが可能。
• 高度な制御：最大 8 軸の同時補間と作業領域全体での体積補正をサポート。

仕様（表）
X軸移動量（個別）: 3000 mm — 118.11 in
Y軸移動量: 1000 / 1500 mm — 39.37 / 59.05 in
Z軸移動量: 800 / 1000 mm — 31.50 / 39.37 in
テーブルとヘッド間最大距離: 1200 mm — 47.24 in
ワークタンク内寸法（長×幅×高）: 4000 mm × 2000 mm × 1250 mm — 157.48 in × 78.74 in × 49.21 in
作業テーブル寸法: 3200 × 1600 mm — 125.98 × 62.99 in
テーブル許容荷重: 25,000 kg — 55,116 lbs
タンク種別: ドロップドア（Drop door）
最大電極重量: 300 kg — 440 lbs
ジェネレーター出力（電流）: 100 | 200 | 400 A

用途と使用
大形沈め型EDM作業や最大25トンの重ワークに対応。接続性の高い、シミュレーション主導のワークフロー向けに設計されており、金型製造、航空宇宙、自動車、重工業など、大型部品の均一な仕上げが求められる分野に適しています。

仕様・技術情報

• モデル: ONA IRIS 10
• X軸移動量（個別）: 3000 mm
• Y軸移動量: 1000 / 1500 mm
• Z軸移動量: 800 / 1000 mm
• テーブルとヘッド間最大距離: 1200 mm
• ワークタンク内寸法: L 4000 mm; W 2000 mm; H 1250 mm
• 作業テーブル寸法: 3200 × 1600 mm
• テーブル許容荷重: 25,000 kg (≈ 55,116 lbs)
• タンク種別: ドロップドア（Drop door）
• 最大電極重量: 300 kg (≈ 440 lbs)
• ジェネレーター電流オプション: 100 A、200 A、400 A
• 位置フィードバック: 0.1 µm 解像度のリニアスケール
• 制御: 体積補正を含む最大 8 軸の同時補間
