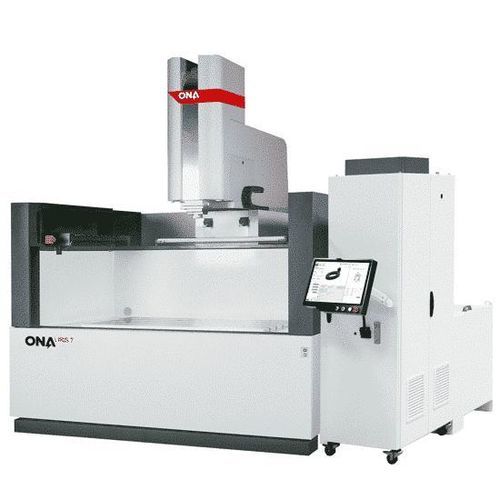

形彫EDM IRIS 7

概要
大型ワークと精密仕上げ向けに設計されたモジュラー式の沈め込み型放電加工機。接続性とデジタル化によりプロジェクトのシミュレーションが可能で、グラフィックエンジンが要求を正確な加工戦略に変換しエラーを低減します。安定化微細粒状鋳鉄とグラファイトを混合した高剛性構造、重慣性電極に対応した強化C軸、線状スケールによる直接位置検出（0.1 µm）、最大400 Aまでの発生器オプションを備えます。制御は最大8軸の同時補間と全作業領域での体積補償をサポートします。

利点

• 微細粒状鋳鉄＋グラファイトの高剛性構造により最大25.000 kgのワークを処理可能。
• 重慣性電極（約12,000 kg/cm2）でも安定したエロージョンを実現する強化C軸。
• 線状スケールによる直接位置検出（解像度0.1 µm）で高い形状精度を確保。
• 最大400 Aの高出力発生器オプションによりエロージョン能力を向上。
• 高度なCNC：最大8軸の同時補間と体積補償により複雑な輪郭を高精度で加工可能。

主要機械データ（仕様表より）
X軸ストローク（個別）: 1.500 mm (59.05 in)
Y軸ストローク: 700/1.000 mm (29.53 / 39.37 in)
Z軸ストローク: 650/800 mm (25.59 / 31.50 in)
テーブルとヘッドの最大距離: 1.200 mm (47.24 in)
ワークタンク内寸: 長さ 2.300 mm (90.55 in) · 幅 1.500 mm (59.05 in) · 高さ 1.000 mm (39.37 in)
作業テーブル寸法: 1.700 x 1.000 mm (66.92 x 39.37 in)
テーブル許容重量: 15.000 kg (33070 Ibs)
ワークタンク種類: ドロップドア
最大電極重量: 300 kg (440 Ibs)
発生器電流: 100 | 200 | 400 A

仕様 / 技術仕様

• モデル名: ONA IRIS 7
• 機械ファミリー: 沈め込み型（モジュラー）放電加工機
• X移動量（個別）: 1.500 mm
• Y移動量: 700 / 1.000 mm
• Z移動量: 650 / 800 mm
• テーブル–ヘッド最大距離: 1.200 mm
• ワークタンク内寸（L x W x H）: 2.300 x 1.500 x 1.000 mm
• 作業テーブル: 1.700 x 1.000 mm
• テーブル許容荷重: 15.000 kg
• 最大電極重量: 300 kg
• ワークタンク型式: ドロップドア
• 発生器電流オプション: 100 A、200 A、400 A
• 位置検出: 線状スケール、0.1 µm 解像度
• 構造材質: 安定化微細粒状鋳鉄＋グラファイト混合
• C軸: 高慣性電極向けに強化（約12,000 kg/cm2）
• 制御機能: 最大8軸の同時補間と全作業領域での体積補償
