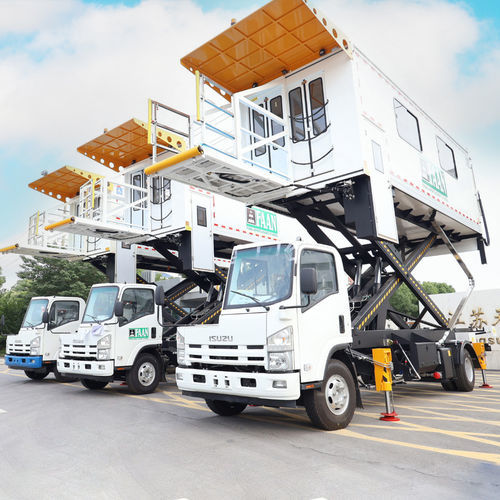

自走式乗客搭乗リフト WTJ5100JCR

エアコン付移動困難者用空港用

製品概要
WTJ5100JCR 空港アンビュリフト（ディーゼルセミドライブ）は、ドア高さ1,400 mm～5,800 mmの航空機に対応します。前部の動力式伸縮昇降プラットフォーム、後部プラットフォームおよび車載駆動を備え、滑走路側（airside）での移動支援を必要とする乗客（PRM）の安全な乗降を支援します。

概要 / 目的
本機は油圧による昇降および伸縮機構で正確な高さ合わせと安定した移乗を実現します。空港のエプロン作業に適合し、複数の商用機種に対するPRM対応を想定しています。接近速度や許容風速などの運用条件に配慮した設計です。

主な特徴

• 前部伸縮プラットフォーム調整範囲：1400 mm～5800 mm
• 独立した高さ範囲を持つ後部プラットフォーム
• 乗客および支援機器に対応する積載能力
• エプロンでの操縦に適したディーゼル・セミドライブ車体
• ドアの段差に合わせた精密な位置決めを実現する油圧昇降・伸縮
• 指定された風速レベルおよび接近速度での作業を考慮した設計
• エプロン運用向けの旋回性能・ホイールベースなどの操縦性パラメータ

用途

• 航空機ドアでのPRMの乗降支援（ドア高さ1400～5800 mm）
• 各種商用機に対応するグランドハンドリング作業への組み込み
• 接近速度管理や風耐性が求められるエプロン環境での運用

技術仕様

• モデル：WTJ5100JCR
• 全体寸法（長さ × 幅 × 高さ）：9540 mm × 2460 mm × 3770 mm
• 内部寸法（長さ × 幅 × 高さ）：6350 mm × 2200 mm × 2100 mm
• 伸縮距離：600 mm
• 前部作業台高さ（調整範囲）：1400 mm～5800 mm
• 床から車体の上昇高さ：1420 mm～5800 mm
• 後部作業台の地上高：0 mm～1420 mm
• ホイールベース：5200 mm
• アプローチアングル：14°
• デパーチャーアングル：14°
• 旋回サークル直径：20500 mm
• 車両重量：11,250 kg
• 最大積載量（車両/プラットフォーム）：2,500 kg
• 前部プラットフォーム最大積載量：1,200 kg
• 後部プラットフォーム最大積載量：500 kg
• 許容作業風速：レベル8
• 最高車速：75 km/h
• 接近航空機速度（最大）：≤ 3 km/h
• 最大作動圧力：16 MPa
