ねじ込み式ジョイント

C金属製航空機用

概要

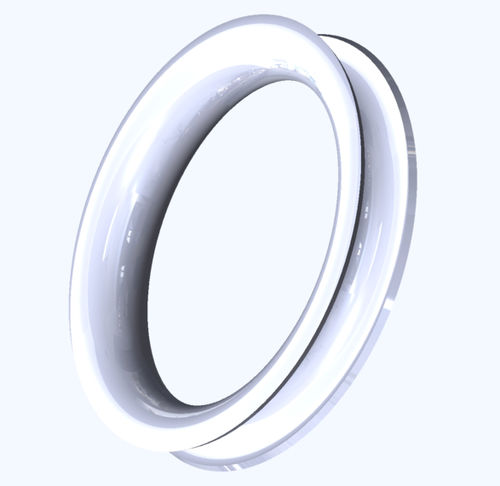

金属製のC断面シール（C-Seal）は、熱および圧力のパルスによるシール課題を解決します。シールの性能の鍵は、C形状構造により得られる高い復元力です。これらの高弾性シールは、有機ガスケットの使用が不可能な極端な条件下で、内圧、外圧および軸方向圧力に使用できます。

主なポイント

• C形状構造による高い復元力で優れた弾性を発揮します。
• 内圧、外圧、軸方向圧力のシールに適しています。
• 有機ガスケットが破損するような極端な温度・圧力条件で使用可能です。
• 非常に低い漏れ率が要求される場合、めっきやコーティングで表面をやわらかくし、取り付け時にフランジの小さな不具合に馴染ませることができます。

代表的な用途

• 石油・ガス分野の熱交換器
• レーザー装置
• クライオクーラー
• 原子力廃棄物用の缶シール
• ボスシール
• 射出成形
• 航空用燃料・空気系統

標準仕様
材料: Alloy Inconel® X-750, Alloy Inconel® 718
用途: 有機ガスケットが使用できない条件下での内圧、外圧および軸圧
温度範囲: -253°C ～ +1100°C (-423°F ～ +2000°F)
圧力範囲: 高真空から5,500 BAR (79,770 PSI)
漏れ率: 1e-2 ～ 1e-10 mbar·l/s（後処理に依存）
締付荷重: シール周長あたり約250 N/mm
寸法: 直径6 mm～3000 mm（特注対応）
断面: 0.79 ～ 12.70 mm
最小公差: ±0.05 mm

PFASに関する表記
本部品はその性質上、PFASフリー*です。PFASフリーとは、製品にPFAS材料が意図的に添加されていないことを意味しますが、環境由来の微量混入の可能性は排除しません。

技術仕様

• 材料: Alloy Inconel® X-750; Alloy Inconel® 718
• 使用事例: 極端な条件下での内圧・外圧・軸圧のシール
• 温度範囲: -253°C ～ +1100°C (-423°F ～ +2000°F)
• 圧力能力: 高真空から5,500 BAR (79,770 PSI)まで
• 漏れ率: 後処理により1e-2～1e-10 mbar·l/s
• 推奨締付荷重: 約250 N/mm（シール周長あたり）
• 対応直径: 6 mm～3000 mm（特注対応）
• 断面範囲: 0.79 mm～12.70 mm
• 製造最小公差: ±0.05 mm
