フラットジョイント V

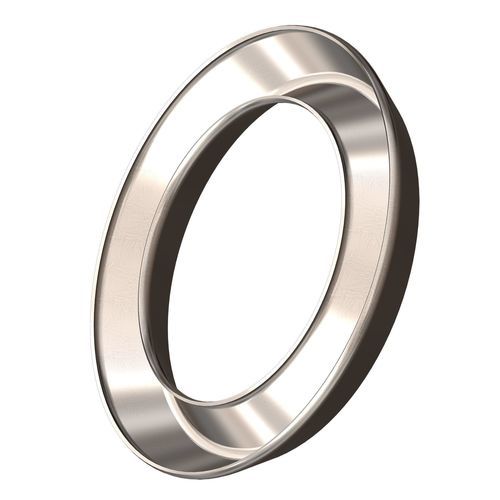

Eリング金属製航空機用

概要 このV形金属フェースシールは、フランジの大きなリフトオフ、高いボルト力を必要としない設計、および圧力で作動するシール特性を提供します。低い締付荷重と高温耐性を必要とする用途に適しています。

カスタマイズ これらの金属シールは、リーク性能と相手フランジとの適合性を最適化するために、各種表面仕上げ、めっき、コーティング（軟質めっきや薄膜コーティングを含む）で供給できます。

代表的な用途

• シュラウドシール
• 発電用タービンの燃料ノズルフランジ

PFASフリー 本製品は本質的にPFASフリー*です。*ここでの「PFASフリー」とは、製造過程でPFAS物質を意図的に添加していないことを意味します。環境中の汚染により微量残留が排除できない可能性はあります。

シールの機能と動き — 反発性（スプリングバック） Vシールは高いスプリングバックを得るよう設計されており、低荷重シールとして機能します。荷重が低いため、軟質めっきやコーティングと組み合わせることで良好な気密性を得られます。

シールの機能と動き — 設計 シール選定時には基本的な設計基準を検討してください。シールの外径（OD）とフリー高さには直接的な関係があり、フリー高さが大きいほど復元性が向上し性能が安定します。

技術仕様

• 材料: 合金 Inconel® X-750、合金 Inconel® 718
• 典型用途: 低荷重要件かつ厳密な気密性を必要としない用途
• 温度範囲: 低温（深低温）〜 +1100°C (+2012°F)
• 圧力範囲: 真空〜300 psi (20 bar)
• 漏れ率: 1e-1〜1e-7 mbar*l/s（後処理により変動）
• クランプ荷重: スプリングなしで20〜70 N/mm
• 寸法: 直径 30 mm〜4500 mm；断面 2.39〜12.70 mm；最小公差 ±0.05 mm
