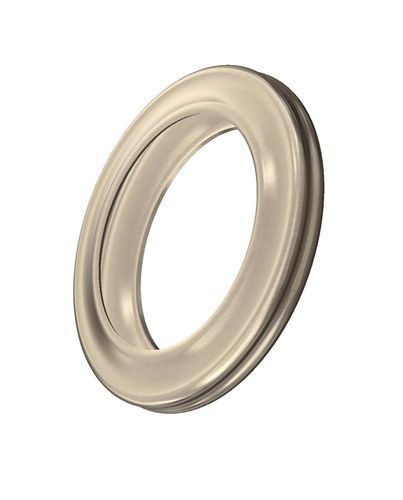

ねじ込み式ジョイント Turbo

円形断面式金属製航空機用

概要
メタルターボシールは、低荷重、柔軟性、高温対応が求められる用途向けに設計されています。シール性能を向上させるためにバネでエネルギーを与える（バネ作動）ことが可能です。主にフェースシールとして使用されますが、特定用途（例：発電用ガスタービン）向けに軸方向設計で製作することもできます。

用途

• 柔軟で低荷重の用途向けフェースおよび軸方向のタービン軸シール
• 発電（ガスタービン）や、限定的な動き、熱膨張、あるいは軸ずれが発生するその他の回転機械

設計と機能

• 主にフェースシールとして設計；軸方向構成も利用可能
• シール性能向上のためのバネ作動設計オプション
• 熱膨張、軸ずれ、または弾性復元の増加による限定的な動きを許容するよう設計
• 異なるシステム形状や限定的な動きに適応するためのフェース＆軸方向の二重シール機能

標準仕様
材料：Inconel X-750、Inconel 718、Waspaloy、Haynes 282
典型使用：キャビティが十分に広く、圧縮荷重が低い用途；E-Sealsに類似
温度：低温（液体窒素域）〜+1010°C (+1859°F)
圧力：3〜30 BAR (43〜435 PSI)
漏れ率：直径1 mmあたり約7 L/min
寸法：フェース／ラジアル直径 38 mm〜7100 mm
断面：1.09〜7.50 mm

注意
本部品は配合上PFASフリーとされています*（*PFASフリーは意図的なPFAS添加がないことを示しますが、微量混入の可能性は排除できません）。

特性 / 技術仕様

• 材料：Inconel X-750、Inconel 718、Waspaloy、Haynes 282
• 動作温度範囲：低温〜+1010°C (+1859°F)
• 定格圧力範囲：3〜30 BAR (43〜435 PSI)
• 漏れ性能：約7 L/min（直径1 mmあたり）
• 使用可能なフェース／ラジアル直径：38 mm〜7100 mm
• 使用可能な断面：1.09 mm〜7.50 mm
• 構成：フェースシールおよび軸方向設計；バネ作動オプションあり
• 想定用途：限定的な動き、熱膨張、軸ずれが存在する低荷重・柔軟なシール用途
• PFASステータス：配合上PFASフリーと見なされる*（意図的なPFAS添加なし）
