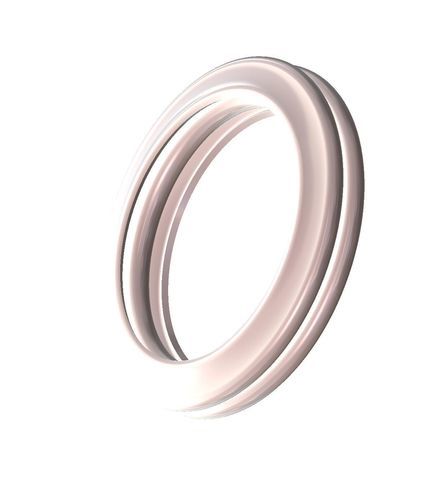

ねじ込み式ジョイント

E型金属製航空機用

概要
金属面Eシールは、軽い荷重、柔軟性、高温耐性が求められる航空分野などの過酷な用途で使用するために設計されています。シールは主に材料の弾性範囲内で機能します。内圧・外圧用の面シールとして提供でき、表面の不整合を埋めるめっきやコーティングでカスタム設計することにより、より確実なシール性を実現できます。

用途

• 航空機部品（例：ガスタービンエンジンハウジング）
• ガスタービンおよび発電
• 高温空気ダクト
• エキゾーストマニホールド継手
• ボールバルブ座のシール
• 通常運転時に大きな分離が発生するその他の空洞

主な特長

• 大きな分離を伴う空洞に重要な優れた柔軟性と復元性
• 多くの金属シールに比べて復元性が高く、軽い圧縮荷重用に設計
• 良好な疲労耐性
• 高温対応
• 表面の不整合を埋めてシール性を向上させるめっき／コーティングで供給可能
• 内圧・外圧用の面シールとして、マルチコンボリュート設計を含む断面形状のカスタマイズが可能

シールの機能と機械的挙動
Eシールは優れた荷重-たわみ特性を持ちます。圧縮荷重の要求は非常に低く、他の金属シールに比べて復元性が高いのが特長です。荷重要求はシステム圧力に比例して増加し、極端な条件下でも復元性を発揮します。

PFASに関する注意事項
本製品はその性質上 PFAS-Free* です。（ここでのPFAS-Freeは、製造者が製品にPFAS材料を意図的に添加していないことを意味しますが、微量の痕跡の可能性を排除するものではありません。）

仕様 / 技術データ

• 材質：Inconel® X-750、Inconel® 718、Waspaloy、Haynes 282
• 使用領域：軽い荷重、柔軟性、高温対応が必要な用途
• 温度：-250°C〜+925°C
  （-423°F〜+1700°F）
• 圧力：3〜30 BAR
  （43〜435 PSI）
• リーク率：7 (L/min)/mm径
• クランプ荷重：線荷重は20 N/mm程度からシール周長で500 N/mm以上まで変動
• 寸法：フェイス径 / ラジアル径：6.35 mm〜7100 mm
  断面：0.89〜12.70 mm
  最小公差：-/+0.07 mm
