ねじ込み式ジョイント

C金属製ステンレススチール製

製品概要

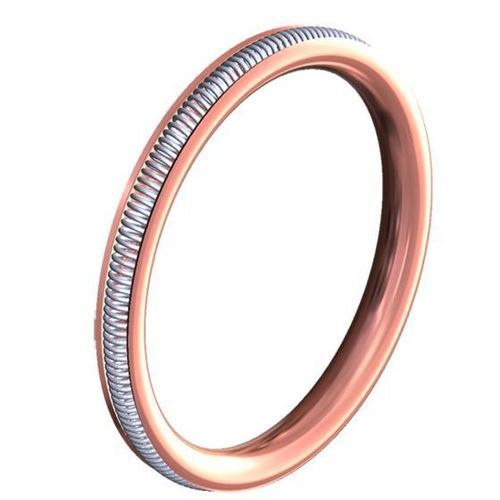

本フェイスシールは、C‑Sealジャケット内に配されたスプリングエナジャイザーを備え、自己加圧で作動する金属対金属のシールを実現します。母材と表面処理の適切な組合せにより、極端な温度・圧力条件下でも多くの流体を長期間にわたり安定してシールできます。

用途

• 圧力容器
• 点検口
• 蒸気発生器
• 高荷重下で極めて低い漏れ率が求められる高要求用途

設計と動作
エナジャイザースプリングはジャケットに均等な予荷重を与え、シール面に所定の接触荷重を維持します。本設計は中程度の摩擦力を必要とし、乾燥または潤滑不良の環境でも摩耗や表面損傷を防ぐよう調整可能です。

設計（特殊形状）
スプリングエナジャイズドC‑Sealは円形および非円形で製作可能です。非円形は特殊な金型を要する場合があります。自由高さと角のRの間には重要な関係があります。製作例：角形、長方形、楕円、ラグビートラック形（racetrack）。

標準仕様
材料・スプリング：材料：Alloy X-750、Alloy 718、304 SS（他材料は相談）。スプリング：Alloy X-750、Alloy 718、302 SS、Elgiloy®、Nimonic 90。
代表的な用途：高締付荷重下で極めて低い漏れが要求される用途。
温度範囲：低温（クライオ）～+1100°C（+2012°F）。
圧力範囲：超高真空～79,770 psi（5,500 bar）。
漏れ率：1e-2～1e-12 mbar·l/s（表面処理に依存）。
締付荷重：70～800 N/mm。
寸法：フェイス／ラジアル直径：9.5 mm～4500 mm；断面：1.19～12.7 mm。
最小公差：±0.05 mm。

追加情報
スプリングエナジャイズドフェイスシールは、厳格な漏れ管理が必要な箇所に採用されます。高温・高圧・薬液に耐える各種金属、スプリング材、表面処理で供給可能です。

Caractéristiques / spécifications techniques

• Materials: Alloy X-750, Alloy 718, 304 SS (other materials on request)
• Springs: Alloy X-750, Alloy 718, 302 SS, Elgiloy®, Nimonic 90
• Temperature range: Cryogenic to +1100°C (+2012°F)
• Pressure range: Ultra high vacuum to 79,770 psi (5,500 bar)
• Leakage rate: 1e-2 to 1e-12 mbar·l/s (depending on post-treatment)
• Clamping load: 70 to 800 N/mm
• Dimensions: Face/Radial diameter 9.5 mm to 4500 mm; Cross-section 1.19 to 12.7 mm; Minimum tolerances ±0.05 mm
• Available shapes: circular and non-circular (square, rectangular, oval, racetrack)
