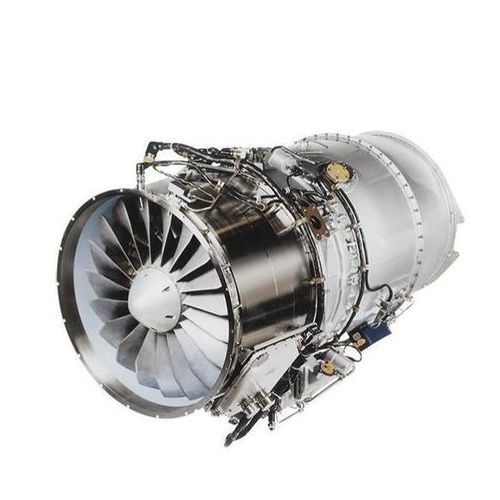

0 - 100kNターボジェットエンジン PW500

ビジネスジェット

概要
PW500 ターボファンエンジン・ファミリーは、ライト〜ミッドサイズのビジネスジェット機およびフラクショナルオーナーシップ市場向けに設計されています。燃費性能、耐久性と信頼性、使用状況の高い運用に適した運用経済性を備えています。

主な製品ハイライト

• ファミリーは3シリーズ、8モデルで構成され、熱力学的推力は概ね 2,900～4,700 ポンド（lbf）です。
• 利用可能な包括的なメンテナンス費用保証プランにより、信頼性と耐久性が支援されています。
• 多くのモデルで FADEC（フルオーソリティ デジタルエンジンコントロール）を採用し、操縦負荷の軽減とエンジン状態監視／診断を強化します。
• オンウィングでの整備性を考慮した設計と、フラクショナルや航空会社型運用に適した長い整備間隔を実現しています。

設計とアーキテクチャ
PW500 は二軸（ツースプール）ターボファンで、以下を特徴とします：

• 幅広コードのファンはFOD（異物損傷）に対する耐性を備えています。
• 高圧圧縮機は三段（2段の軸流＋1段の遠心）で、IBR（一体型ブレードロータ）により部品点数を削減。PW535／PW545 シリーズはファン駆動の軸方向ブースト段を追加しています。
• リバースフロー燃焼室により低排出と高い耐久性を実現。
• 高温部の寿命延長のため、先進材料と冷却を採用した単段高圧タービン。
• シールド付き（shrouded）ブレードを備えた二段低圧（フリー）タービンと、高効率の排気ミキサーにより燃料消費と騒音を低減。
• 電子式エンジン制御（EEC）に加え多くのモデルで FADEC を採用し、ハイドロメカニカルのバックアップと二重チャネル冗長性を提供します。

概要カード／ページ上の追加特性

• 3シリーズ、8モデルにわたる耐久性と信頼性の実績があり、フラクショナルオーナーやビジネスジェット運航者に適しています。
• 多くのモデルでFADECを利用でき、診断やディスパッチ可用性を支援します。
• グローバルなカスタマーサポート体制：Pratt & Whitney はサービス施設、フィールド代表、先進診断、レンタル／交換エンジンの大規模プールを提供します。

用途（代表的なモデル‑機体の組合せ）

• PW530A — Cessna Citation Bravo
• PW535A — Cessna Citation Ultra Encore; Cessna UC‑35 C/D
• PW535B — Cessna Citation Encore+
• PW535E — Embraer Phenom 300
• PW545A — Cessna Citation Excel
• PW545B — Cessna Citation XLS
• PW545C — Cessna Citation XLS+
• PW545D — Cessna Citation Ascend

仕様（表）
Engines | Thermodynamic thrust class* (Pounds) | Mechanical thrust class* (SHP) | Height** (inches) | Width** (inches) | Length** (inches)
PW545 Series | 4,700 | 4,100 | 47 | 32 | 68
PW535 Series | 4,100 | 3,400 | 38 | 29 | 66.5
PW530 Series | 3,100 | 2,900 | 35 | 28 | 60

* 推力は概算値（離陸時）。海面、標準日、静的条件、未取付け時の値です。
** 寸法は概算値です。

特性／技術仕様

• ファミリー名：PW500
• メーカー（ブランド）：Pratt & Whitney
• アーキテクチャ：二軸ターボファン
• 高圧圧縮機：三段（2段軸流＋1段遠心）；IBR技術；PW535／PW545はファン駆動の軸方向ブースト段を含む
• 燃焼室：リバースフロー燃焼室（低排出、耐久性）
• タービン：単段高圧タービン；二段低圧タービン（フリータービン、shroudedブレード）
• 制御：電子式エンジン制御（EEC）とハイドロメカニカルバックアップ；多くのモデルにFADEC（二重チャネル冗長）を搭載
• 排気：高効率排気ミキサーで性能向上と騒音低減
• モデル／シリーズ：PW530 Series、PW535 Series、PW545 Series（3シリーズ、計8モデル）
• 推力範囲（概）：2,900〜4,700 lbf（熱力学的推力クラス）
• 代表的寸法（概）は仕様表のシリーズ別値を参照
• 対象プラットフォーム：ライト〜ミッドサイズのビジネスジェット；フラクショナルオーナーシップ市場や類似の運用を想定
• メンテナンス：オンウィング整備と長い整備間隔を想定した設計；多くのモデルが高度なエンジン状態監視／診断をサポート
