アクセス用階段 WTJ5060JKT

搭乗移動式自走式

概要

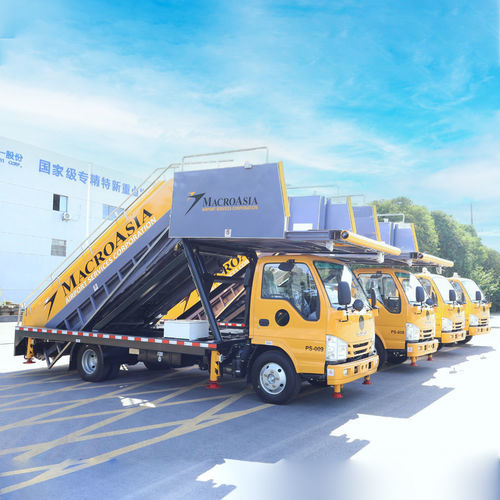

WTJ5060JKT ディーゼル旅客階段は、地上支援機材として乗客の搭降を行うために設計され、キャビンドア高さ 2400 mm〜5800 mm に対応します。対応機種は A300〜A340、A318〜A321、B737、B757、B767、B777、B787 などです。設計は国家特許 ZL 2007 2 0039192.2 により保護されており、乗客用エレベーター型のプラットフォームを備えます。

用途

• 空港およびリモートスタンドでの乗降作業
• ナローボディおよび一部のワイドボディ機に適合
• 最大 60 名の乗客対応が必要なグラウンドハンドリング業務向け

主な技術パラメータ

• 型式：WTJ5060JKT
• シャーシ型式：Qingling (QL1070A1KAY)
• エンジン：いすゞ 4KH1-TCG40 — 最大出力 88 kW @ 3000 rpm
• 外形寸法（L × W × H）：7675 × 2450 × 3870 mm
• ホイールベース：3815 mm
• 車両総重量：6700 kg
• プラットフォーム高さ範囲：2400 mm（最小）〜5800 mm（最大）
• プラットフォーム伸縮量：0〜300 mm
• 固定プラットフォーム（L × W）：2800 × 1800 mm
• 階段構成：固定ラダー横木 15 本、エレベーター段数 13 段、回転段 1 段
• 最大乗客数：60 名
• 最大傾斜角：39.5°
• ステップ寸法（D × W × H）：270 × 1500 × 180 mm
• 最低地上高：160 mm

主な構成部品

• シャーシ：QL11009KARY
• エンジン：4KH1-TCG40（Isuzu）
• トランスミッション：MLD-6Q
• ギアポンプ：CB-E50
• リフトシリンダー：WTJ5060JKT-0403000
• フットサポートシリンダー：WT15060JKT-0107000
• ステアリングブリッジ：F033
• トランスアクスル：R066
• ハンドポンプ：SB-20
• メイン電動ポンプ：800601632
• 前後タイヤ：235/75R17.5-14PR

認証・製造者
国家特許：ZL 2007 2 0039192.2。ブランド：TIANYI GSE — 製造：Jiangsu Tianyi Aviation Industry Co., Ltd。技術的な問合せや部品のご依頼は上記の部品番号を参照してください。
