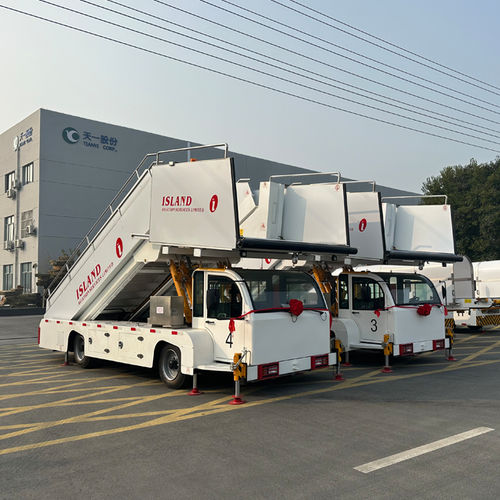

アクセス用階段 TY-KT58

搭乗移動式伸縮自在

概要
TY-KT58は、空港での乗客の乗降用に設計された自走式の特殊車両です。油圧式トランスミッションとはしごの伸縮機構を備え、プラットフォームの広い昇降範囲と低重心による安定性を実現します。プラットフォーム昇降高さ（製品概要）：2400 mm〜5800 mm。乗降プラットフォーム作動高さ（技術仕様）：2200 mm〜5800 mm。

対応機種

• 適合機種：A300、A310、A318、A319、A320、A330、A340
• 適合機種：B707、B727、B737、B747、B757、B767、B777、B737MAX
• 適合機種：DC8、IL-18、IL-62、MD11、MD80 等
• Airbus A380には適合しません

主な特長

• ゲートでの柔軟な配置が可能な自走式設計
• プラットフォーム昇降および車両駆動用の油圧トランスミッション
• 広いプラットフォーム昇降範囲（2400 mm〜5800 mm）
• 低重心設計により作業中の安定性を確保
• 航空機ドアとの精密な位置合わせが可能な伸縮式はしご
• 操作が容易で保守点検性に配慮した設計

仕様 / 技術データ

• 型式：TY-KT58
• シャーシ型式：KT58V.01010000
• エンジン型式：F2.8CS449
• トランスミッション型式：Y43280D（油圧式）
• はしご本体最大傾斜角度：38.5°
• ステップ寸法（奥行き×幅×高さ）：275 × 1500 × 190 mm
• 乗降プラットフォーム作動高さ：2200〜5800 mm
• プラットフォーム昇降高さ（製品概要）：2400〜5800 mm
• 高さ調整方式：はしご上下伸縮式
• はしご本体の段数：14段
• 階段数：13段
• プラットフォーム寸法（D × W）：2840 × 2030 mm
• 外形寸法（L × W × H）：7600 × 2430 × 3730 mm
• 整備重量（空車重量）：9000 kg
• 排出規格：排気汚染物質は GB 20891-2014 ステージ IV 相当、排気煙は GB 3847-2005 準拠
