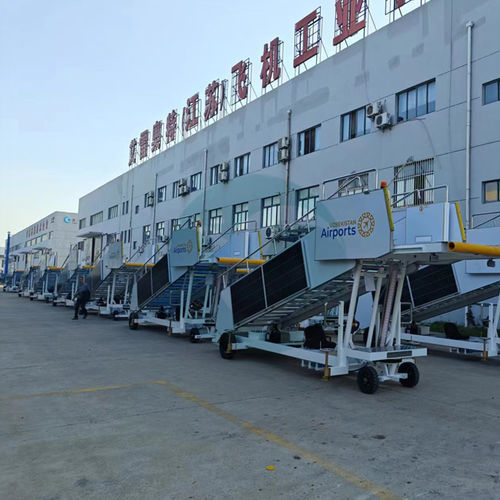

アクセス用階段 WTJ3600TKT

搭乗伸縮自在牽引式

概要
WTJ3600TKT は設計上の地上高が 3600 mm、作業レンジが 2500～3600 mm に調整可能な手押し式乗客用階段です。機体は手動で移動し、電動ステップは装備されていません。

適用機種 / 対応機

• A318、A319、A320、A321
• B707、B727、B737
• DC-8 系列（DC-8/40/50F、DC8-61/61F、DC8-62/62F、DC8-63/63F）
• IL-18

適合規格

• MHT 6029-2014（パッセンジャーステップ）
• CCAR-331SB-R1（中国民間航空総局）
• CCAR-140（中国民間航空総局）

主な技術パラメータ

• 全体寸法（L×W×H、キャノピーなし）：8285 × 2220 × 3520 mm
• プラットフォーム寸法：2000 × 1400 mm
• 使用可能リフト高さ：2500～3600 mm（設計値 3600 mm）
• 階段ステップ数：18
• プラットフォーム積載：6 名（≥450 kg）、最大積載：33 名（≥2500 kg）
• 車両重量（キャノピーなし）：1700 kg
• ホイールベース：4030 mm、前/後タイヤ間隔：900 / 1550 mm
• タイヤ仕様：4.00-8
• 手動押し力：≤300 N
• 最大走行速度（移動時）：20 km/h、作業時速度：3 km/h
• 最小地上高：160 mm、旋回直径（チャネル）：17000 mm
• アプローチ / 出発 / 傾斜角：33° / 5° / 23°–36°

主要構造
スライドドア、バックプレート、はしご本体、昇降機構（変位型菱形）、プラットフォームアセンブリ、テールラダーアセンブリで構成。スライドドアはステンレス溶接フレームとアルミ複合板、衝突防止ゴム管を備え、バックプレートはステンレス溶接とアルミ複合パネルでLED設置が可能です。

運用と保守

• 高さ調整：階段とハッチの許容差を補正する変位型菱形機構。
• 手動推進：手押しで移動、必要押付力 ≤300 N；ステップに電動機構は無し。
• 保守：MHT 6029-2014、CCAR 規格およびメーカーの整備手順に従って昇降機構と車台を点検してください。
