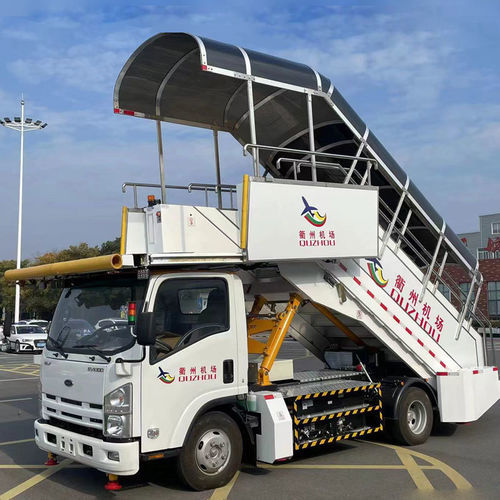

搭乗階段 JSTY5070KTE

移動式伸縮自在自走式

概要
JSTY5070KTEは、空港地上作業向けに設計された純電動の移動式乗客搭乗用階段です。Qingling EV100 電気クラス II シャーシ（QL1070BEVECHA2Y）をベースに、広い昇降範囲と最大88名の搭乗能力を備えています。主要コンポーネントは信頼性の高いブランド製品を採用（車両コントローラ VCU02、駆動モーター YTD060W23、モーターコントローラ KTZ50X35S）し、国内航空機との適合性と地上取扱要件への準拠を実現します。

適用規格

• IATA AHM 920 — 電動乗客エレベーターの機能詳細
• MH/T6029-2014 — 乗客搭乗はしご
• EN12312-1 — 航空地上設備の特定要件 — 乗客搭乗はしご
• GB/T 18488-2006 — 電気自動車用モーターおよびそのコントローラ
• GB/T 24347-2009 — 電気自動車用 DC/DC コンバータ
• GB/T 18384-2001 — 電気自動車の安全要件
• GB/T 18487-2001 — 電気自動車用伝導充電システム
• GB/T 20234-2015 — 電気自動車伝導充電用接続装置
• オフボード伝導充電器とBMS間の通信プロトコル
• DB11/Z993-2013 — 電気自動車リモートサービスおよび管理システムの技術仕様

主な性能指標

• 旅客用エレベーター高さ範囲: 2150〜4800 mm（シャーシ QL1070BEVECHA2Y）
• プラットフォーム深さ: 4150 mm、上部プラットフォーム幅: 2200 mm
• ステップ深さ × 幅 × 高さ: 292 mm × 1500 mm × 192 mm
• 乗客定員: 88名
• 全長×全幅×全高: 7450 × 2500 × 3600 mm、完成車質量: 7550 kg
• ホイールベース: 3360 mm、前後トレッド: 1685/1525 mm
• 駆動モータ出力: 60 kW、最高速度: 80 km/h、最小安定速度: 0.7 km/h
• 組立電圧: 618.24 V、蓄積総エネルギー: 106.95 kWh、バッテリーエネルギー密度: 153.84 Wh/kg
• 動作温度範囲: -35〜65 °C
• 空港規模別の作業条件/耐久性（例: 小規模空港 約210 km + 105回）

追加画像
複数の角度から撮影した代表画像を用意しており、プラットフォーム配置、ステップ、シャーシ接続部、アクセス構造を示しています。

仕様（技術情報）

• 型式: JSTY5070KTE
• タイプ: 純電動移動式乗客搭乗はしご
• シャーシ: Qingling EV100 電気クラス II（QL1070BEVECHA2Y）
• 昇降範囲: 2150–4800 mm
• プラットフォーム深さ: 4150 mm、上部プラットフォーム幅: 2200 mm
• ステップ: 深さ 292 mm、幅 1500 mm、高さ 192 mm
• プラットフォーム移動量: 0–400 mm、最大はしご角度: 37.5°、最低地上高: 160 mm
• 乗客定員: 88名
• 外形寸法 (L×W×H): 7450 × 2500 × 3600 mm、完成車質量: 7550 kg
• ホイールベース: 3360 mm、タイヤ: 7.00R16 14PR
• 駆動モーター: YTD060W23、出力: 60 kW、モーターコントローラ: KTZ50X35S
• 油圧部品および非常用電動ポンプ等は仕様に記載
• 組立電圧: 618.24 V、蓄積総エネルギー: 106.95 kWh
• 動作温度: -35〜65 °C
• 適用規格: IATA AHM 920、MH/T6029-2014、EN12312-1 および関連 GB/T 規格
