航空機用ジャック 1289.00

油圧式空圧式電動式

製品説明

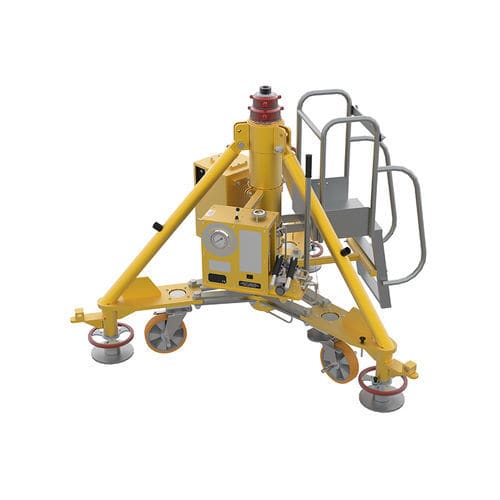

LANGAのモデル1289.00は、航空機のジャッキアップおよび水平出し用に設計された15 tの多段式油圧三脚ジャッキです。モジュラー設計により複数機種への適合と保守・部品供給の簡素化が実現されています。各ユニットは工場試験を実施し、航空環境での使用における安全性を確保しています。

適用機種
ノーズ | メイン | テール
P3 Orion、B707、A320ファミリー、C919、B737、Narrow Body UNIV（A320 Fam + B737 + A220 + EMB 170/195）

標準機能

• 高圧／低圧の動作が可能な手動ハンドポンプ。
• 空圧駆動の油圧ポンプ（電動油圧ポンプはオプション）。
• 過負荷保護および温度による流体膨張の補償用油圧リリーフバルブ。
• 低摩擦シールおよび二次シール／摩耗リングによる異物保護。
• 硬質クロムめっきシリンダーボアおよび油圧／機械延長部。
• 手動操作の安全ナット。
• 二重目盛（bar/t）マノメータと気泡レベルを備えたコントロールパネル。
• ロック付ヘビーデューティーキャスターホイールおよび交換可能な牽引バーによる移動性向上。
• 球状ジョイントと機械式高さ調整を備えた脚部により不整地での支持が可能。
• スカイドロール耐性塗装（標準色：黄）；未塗装部は亜鉛めっきまたは窒化処理で耐食性を確保。
• テキスタイル製レインハットおよび高背のジャッキ用補助はしご。
• 輸送用パレット梱包。
• ジャックソケットはSAE AS8091準拠。
• EN12312に基づくCEマーキング；工場負荷試験は公称容量の150%で実施；側方試験は垂直荷重の15%で実施。

オプション

• 特注塗装色。
• 木製密閉梱包箱。
• 空圧ポンプの代わりに電動油圧ポンプ。
• ストローク測定装置。
• スプリング式ヘビーデューティースイベルキャスター。
• 長距離輸送用のフォークリフトポケット。
• 簡易な水平出しと牽引時のクリアランス向上のための油圧式回転キャスター（操作：パネルまたは各車輪）。
• 自動／半自動制御装置（関連機器参照）。
• 認定ラボによるマノメータ校正。

関連機器
ユニバーサルジャックテスター（P/N: 1542.00）。

• 三脚ジャッキ用リモコン（P/N: 1470.98）。
• レーザーアライメントシステム（P/N: 1851.07）。
• ジャッキ統合計量システム（P/N: 1898.00）。
• 外部パワーパック（P/N: 0671.00）。
• I-jack 航空機用半自動ジャッキシステム（P/N: 0677.00）。
• 自動ジャッキおよびレベリング制御システム：
• リニアトランスデューサ（P/N: 0339.99）。
• 電子インクリノメータ（P/N: 0339.98）。

仕様 / 技術情報

• モデル: 1289.00
• 商業呼称: TRIPOD JACK
• 能力: 15 t（15 トン）
• タイプ: 多段式油圧三脚ジャッキ
• 試験: 垂直荷重の15%で側方試験；公称容量の150%で工場負荷試験
• ジャックソケット: SAE規格 AS8091 に準拠した寸法
• 制御: マノメータ（二重目盛：bar/t）および気泡レベルを備えたコントロールパネル
• ポンピング: 手動ハンドポンプ（高/低圧）および空圧または電動油圧ポンプのオプション
• 材料/仕上げ: スカイドロール耐性塗装（標準黄）；未塗装部は亜鉛めっきまたは窒化処理；硬質クロムめっきシリンダー
• シール: 低摩擦シールおよび二次シール／摩耗リングで汚染物質から保護
• 可搬性: ロック付ヘビーデューティーキャスター；脚間で交換可能な牽引バー；フォークリフトポケットおよび回転キャスターのオプション
• 追加: 手動安全ナット；テキスタイルレインハット；閉高さ>2m のジャッキ用補助はしご；パレット梱包
