航空機用ジャック 1496.00

油圧式空圧式電動式

説明

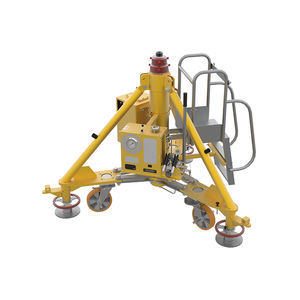

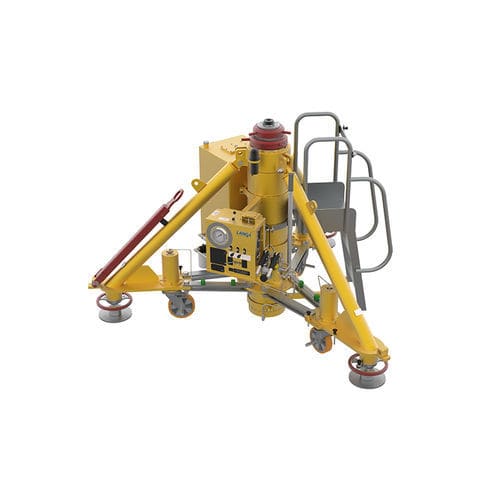

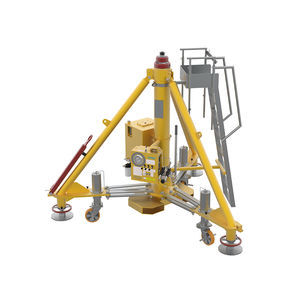

モデル1496.00は、航空機の整備・ジャッキアップ作業向けに設計された40 tの多段式油圧トライポッドジャッキです。モジュラー設計により各種航空機へ適応可能で、共通部品の採用によりライフサイクルコストを低減します。各ユニットは出荷前にジャック試験機で機能検査を行い、垂直荷重の15%で横方向試験を実施しています。

適用箇所
ノーズ | メイン | テール | CS100/300、Fokker 100、MC21、P3 Orion、MD80、SSJ100、B707、Q100/300/400、A320 ファミリー、C919、DC9、ERJ170、ERJ175、ERJ190、ERJ195、DASH8、MD90、Q400、A220、B737、Narrow Body UNIV (A320 Fam + B737 + A220+ EMB 170/195)

標準仕様

• 高圧/低圧の切替が可能な手動ハンドポンプ。
• 迅速な作業に対応する空圧駆動の油圧ポンプ。
• 過負荷保護および温度による流体膨張の補償用油圧リリーフバルブ。
• 低摩擦シールと二次シール/摩耗リングによる異物からの保護。
• 硬質クロムめっきシリンダー内径および油圧/機械的伸長部。
• 手動操作の安全ナットによる荷重保持。
• 二重目盛りの圧力計（bar/t）と気泡式水平器を備えたコントロールパネル。
• ロック付きの耐荷重キャスターホイールによる移動性向上。
• 各脚間で交換可能な耐荷重トウバー。
• 球面関節と機械式高さ調整を備えた脚により不整地での支持・レベリングが可能。
• Skydroll耐性塗装（標準色：黄色）；未塗装部は亜鉛めっきまたは窒化処理。
• テキスタイル製防雨カバー。
• 多段ジャッキおよび閉高さが2mを超えるユニット向けの補助はしご。
• パレット梱包。
• ジャックソケットはSAE AS8091準拠。
• EN12312に基づくCEマーキング；工場で定格容量の150%にて耐荷重試験実施。

オプション

• 特注塗装色。
• 木製の密閉箱梱包。
• 空圧ポンプの代わりの電動油圧ポンプ。
• ストローク測定装置。
• スプリング付き重荷重用回転キャスター。
• 長距離輸送用フォークリフトホルダー。
• レベリングを容易にし、牽引時の最低地上高を確保する油圧式回転キャスター（操作：パネルまたは各ホイール）。
• 自動/半自動制御装置（関連機器参照）。
• 認定試験所による圧力計校正。

関連機器

• ユニバーサルジャックテスター (P/N: 1542.00)。
• トライポッドジャッキ用リモコン (P/N: 1470.98)。
• レーザーアライメントシステム (P/N: 1851.07)。
• ジャッキ統合型計量システム (P/N: 1898.00)。
• 外部電源ユニット (P/N: 0671.00)。
• I-jack、航空機用セミオートマチックジャッキングシステム (P/N: 0677.00)。
• 補助システム — 自動ジャッキングおよびレベリング制御システム：
• リニアトランスデューサ付 (P/N: 0339.99)。
• 電子傾斜計付 (P/N: 0339.98)。

技術仕様

• 型式指定：1496.00
• 商品名：Tripod Jack
• 容量：40 t
• タイプ：多段式油圧トライポッドジャッキ
• ポンピングオプション：手動ハンドポンプ（高/低圧）、空圧駆動油圧ポンプ；オプションで電動油圧ポンプ。
• 安全装置：過負荷保護用油圧リリーフバルブ；手動操作の安全ナット。
• シールと表面処理：低摩擦シールと二次シール/摩耗リング；硬質クロムめっきシリンダー内径および伸長部。
• 移動性・取り扱い：ロック付き耐荷重キャスター；交換可能なトウバー；オプションのフォークリフトホルダー。
• 規格：ジャックソケットはSAE AS8091に準拠；EN12312に基づくCEマーキング；工場にて定格容量の150%で耐荷重試験；垂直荷重の15%で側方試験。
• 仕上げ：Skydroll耐性塗装（標準色：黄色）；未塗装部は亜鉛めっきまたは窒化処理。
