航空機用ジャック 1284.00

油圧式空圧式機械式

説明

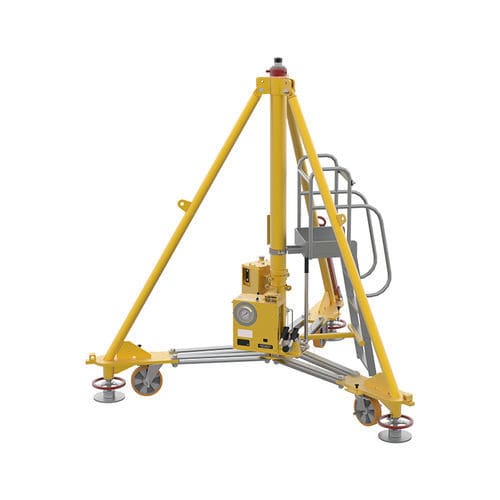

モデル1284.00は、容量15 tの単段油圧三脚ジャッキです。LANGAの油圧三脚ジャッキは、航空機整備作業における作業効率とコスト効率の両立を目的に、モジュラーでメンテナンス性の高い設計がなされています。顧客および機体の要件に合わせた各種オプションを用意しています。出荷前にジャッキ試験機での機能試験を実施し、すべてのモデルは垂直荷重の15%で側方試験を行います。

適用機種
B757、A320ファミリー、B737、Narrow Body UNIV（A320 Fam + B737 + A220+ EMB 170/195）

標準装備

• 高圧・低圧の作動モードを持つ手動ハンドポンプ。
• エア駆動式油圧ポンプのオプション。
• 過負荷保護および温度による油圧流体の膨張補償用の油圧逃がし弁。
• 汚染物質から保護する低摩擦シールおよび二次シール／摩耗リング。
• 硬クロムめっきシリンダー内径および油圧／機械式伸長部。
• 手動操作の安全ナット。
• 二重目盛り(バー/t)の圧力計とレベリング用気泡式レベルを備えたコントロールパネル。
• 牽引および位置決めのためのロック付ヘビーデューティキャスター。
• 各脚間で交換可能なヘビーデューティ牽引バー。
• 不整地対応と精密なレベリングのためのボールジョイント付き脚および機械式高さ調整。
• Skydroll耐性塗装（標準色：黄）；未塗装部品は防食のため亜鉛めっきまたは窒化処理。
• テキスタイル製レインハット。
• 高所用ジャッキ（多段または閉高さ2m超）向けの補助はしご。
• パレット梱包。
• ジャッキソケット寸法はSAE AS8091準拠。
• EN12312に基づくCEマーキング。工場で定格容量の150%で耐荷重試験。

オプション

• 特注塗装色。
• 木製密閉箱。
• 電動油圧ポンプ（エア駆動ポンプの代替）。
• ストローク測定装置。
• スプリング付ヘビーデューティスイベルキャスター。
• 長距離輸送用フォークリフトハウジング。
• レベリングを容易にし牽引時の最低地上高を確保する油圧作動スイベルキャスター（パネルまたは各車輪での制御オプション）。
• 自動／半自動制御装置。
• 認定試験所による圧力計校正。

関連機器

• 汎用ジャッキテスター（P/N: 1542.00）。
• 三脚ジャッキ用リモコン（P/N: 1470.98）。
• レーザーアライメントシステム（P/N: 1851.07）。
• ジャッキ統合型計量システム（P/N: 1898.00）。
• 外部パワーパック（P/N: 0671.00）。
• I-jack。航空機用半自動ジャッキングシステム（P/N: 0677.00）。
• ヘルプシステム。リニアトランスデューサー搭載の自動ジャッキング・レベリング制御システム（P/N: 0339.99）または電子傾斜計搭載モデル（P/N: 0339.98）。

技術仕様

• モデル: 1284.00
• 商品名: TRIPOD JACK
• 容量: 15 t（定格）
• 構成: 単段油圧三脚ジャッキ
• ポンプ: 手動ハンドポンプ（高圧/低圧）およびエア駆動または電動油圧ポンプのオプション。
• 保護: 油圧逃がし弁；低摩擦シールおよび二次シール／摩耗リング；硬クロムめっきシリンダー内径。
• 安全: 手動操作式安全ナット；工場における定格容量の150%での耐荷重試験；垂直荷重の15%での側方試験；出荷前試験。
• 操作: 二重目盛りマノメーター（bar/t）と気泡式レベルを備えたコントロールパネル。
• 移動性・レベリング: ロック付ヘビーデューティキャスター；ヘビーデューティ牽引バー；ボールジョイント付き脚および機械式高さ調整；オプションの油圧スイベルキャスター。
• 仕上げ: Skydroll耐性塗装（標準色：黄）；未塗装部品は亜鉛めっきまたは窒化処理。
• 付属品: テキスタイル製レインハット；補助はしご；パレット梱包。
• 規格: ジャッキソケット寸法はSAE AS8091準拠；EN12312に基づくCEマーキング。
