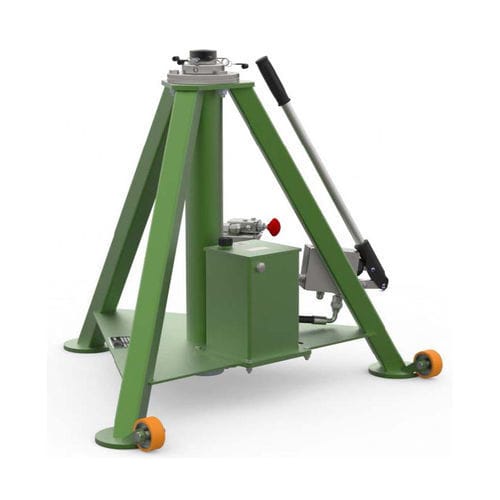

ヘリコプター用ジャック 4505.02

航空機用油圧式三脚

説明
モデル4505.02は、容量5 tの単段式油圧三脚ジャッキで、航空機のジャッキ作業向けに設計されています。モジュラー設計により油圧シリンダーとフレームが分離され、保守が容易で部品交換が迅速に行えます。この独立した構成は保守コストを低減し、ビジネス機、軽飛行機、ヘリコプターでの長期使用を可能にします。各ジャッキは出荷前にジャッキ試験機で検査されます。すべてのモデルは垂直荷重の15％で側面試験を実施し、公称容量の150％で工場で耐荷重試験を行います。

適用機種
ノーズ: Challenger 300、Caravan 406、TBM 850、G150
メイン: Challenger 650、Caravan 208、Caravan 208B、TBM 850
テール:

標準装備

• 手動油圧ハンドポンプ。
• 過負荷保護および温度による内部流体膨張の補償用油圧リリーフバルブ。
• 複数高さでのボルトインターロック付き機械的伸長機構。
• 保守のための油圧シリンダーとフレームの容易な分離（独立サブアセンブリ）。
• 漏れと摩耗を抑える低摩擦シール。
• 二次保持用の手動操作安全ナット。
• 位置決め用の耐荷重キャスター車輪。
• Skydroll耐性塗装（標準色グレー）；未塗装部品はすべて亜鉛めっきまたは窒化処理で耐食性を確保。
• パレット梱包。
• ジャックソケット寸法はSAE AS8091に準拠。
• EN12312に基づくCEマーキング。公称容量の150％で工場耐荷重試験を実施。

オプション

• 特別塗装色。
• 木製密閉箱。
• 空気圧駆動油圧ポンプ。
• テキスタイル製レインハット。

関連機器

• レーザーアライメントシステム（P/N: 1851.07）。
• ジャッキに統合された計量システム（P/N: 1898.00）。
• I-jack：航空機の半自動ジャッキングシステム（P/N: 0677.00）。

技術仕様

• 型式: 4505.02
• 商業名称: 三脚ジャッキ
• 容量: 5 t
• 段数: 単段式油圧
• 標準駆動: 手動油圧ハンドポンプ
• 構造: 保守を容易にするためのシリンダーとフレームの独立したモジュラー設計
• 試験: 垂直荷重の15％での側面試験；公称容量の150％での工場耐荷重試験
• 規格: ジャックソケット寸法はSAE AS8091に準拠；EN12312に基づくCEマーキング
• 保護: Skydroll耐性塗装（標準グレー）；未塗装部品は亜鉛めっきまたは窒化処理
• 可搬性: 耐荷重キャスター車輪
