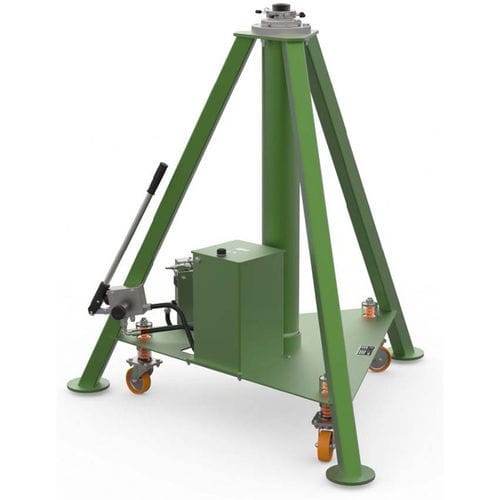

ヘリコプター用ジャック 4512.03

航空機用油圧式空圧式

製品概要
モデル4512.03は、Langa S lineの12 tシングルステージ油圧トライポッドジャッキです。コンパクトでモジュラーな設計により、油圧シリンダーとフレームを分離しており、保守が容易で部品供給が迅速です。この独立構成は保守コストを低減し、ビジネス機・軽飛行機・ヘリコプターでの長期間の使用を可能にします。納品前にすべてのジャッキはジャックテスターで検査され、垂直荷重の15%での側方試験を実施しています。

適用
ノーズ | メイン | テール
NAMC-YS-11 | D328, NAMC-YS-11, Do 328JET Envoy 3 | NAMC-YS-11, Bae 146-100 / AVRO RJ70, Bae 146-200 / AVRO RJ85, Bae 146-300 / AVRO RJ100, DC9

標準機能

• 手動油圧ハンドポンプ。
• 過負荷および温度による内部流体膨張に対する保護用の油圧リリーフバルブ。
• 複数高さでのボルトロックによる機械的伸長機構。
• 保守のための油圧シリンダーとフレーム間の簡易分解（独立サブセット）。
• 低摩擦シール。
• 手動操作の安全ナット。
• スプリング式の頑丈な旋回キャスターホイールによる可搬性。
• Skydroll耐性塗装（標準色グレー）；未塗装部品は防食のため亜鉛めっきまたは窒化処理。
• パレット上での梱包。
• ジャックソケット寸法はSAE規格AS8091に準拠。
• EN12312に基づくCEマーキング。工場で公称容量の150%で耐荷重試験を実施。

オプション

• 特別塗装色。
• 木製密閉箱。
• 空圧駆動の油圧ポンプ。
• 防雨用テキスタイルカバー。

関連機器

• レーザーアライメントシステム (P/N: 1851.07)。
• ジャッキ統合型計量システム (P/N: 1898.00)。
• I-jack：航空機用半自動ジャッキングシステム (P/N: 0677.00)。

技術仕様

• モデル：4512.03。
• 商品名：トライポッドジャッキ（シングルステージ油圧）。
• 公称容量：12 t。
• タイプ：シングルステージ油圧トライポッドジャッキ。
• シリーズ：Langa S line。
• 設計：コンパクトでモジュラー。保守・部品交換を容易にするためシリンダーとフレームを独立設計。
• 標準操作：手動油圧ハンドポンプ（オプションで空圧ポンプあり）。
• 安全・保護：過負荷及び内部流体膨張に対する油圧リリーフバルブ；手動操作の安全ナット。
• 可搬性：スプリング式頑丈な旋回キャスター。
• 耐食性：Skydroll耐性塗装（標準グレー）；未塗装部品は亜鉛めっきまたは窒化処理。
• 規格・試験：ジャックソケットはSAE AS8091準拠；EN12312に基づくCEマーキング；工場で公称容量の150%の耐荷重試験；垂直荷重の15%での側方試験。
• 梱包：パレット上（木製密閉箱はオプション）。
