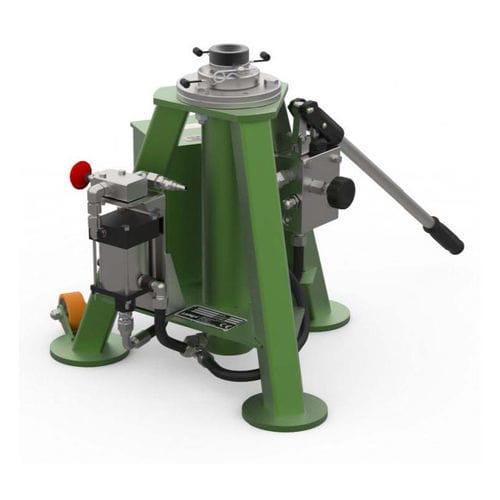

ヘリコプター用ジャック 4505.06

航空機用油圧式三脚

説明
モデル4505.06は、航空機のジャッキアップ作業向けに設計された定格5 tの単段油圧式トリポッドジャッキです。Langa Sシリーズはコンパクトでモジュラー設計を採用し、シリンダーとフレームを独立させることで、保守性と交換部品の迅速供給を容易にしています。ビジネス機、軽飛行機、ヘリコプターでの作業に適し、工場での検査により安全性と再現性が確保されています。

適用箇所
ノーズ | メイン | テール
Citation I 500, Citation I/SP 501, Citation V, Citation CJ1, Citation CJ2, Citation CJ3, Citation CJ4, Encore 560, Citation M2, Citation SII, Citation VII, Citation II 550

標準装備

• 手動油圧ハンドポンプ。
• 過負荷保護および油圧流体の膨張に対する補償用の油圧リリーフバルブ。
• 複数高さでボルトによるインターロックを備えた機械的延長機構。
• シリンダーとフレームの間の簡単な分解（独立サブアセンブリ）によりダウンタイムを低減。
• 低摩擦シールにより寿命と性能を向上。
• 手動操作の安全ナット（二次拘束）。
• 格納庫やランプでの移動に適した耐荷重キャスター。
• Skydroll耐性塗装（標準色：グレー）; 未塗装部は亜鉛めっきまたは窒化処理で耐食性を確保。
• パレット上での梱包。
• ジャックソケット寸法はSAE規格 AS8091に準拠。
• EN12312に基づくCEマーキング。工場で定格容量の150%にて耐荷重試験を実施；垂直荷重の15%で側方試験を実施。

オプション

• 特別塗装色。
• 木製密閉箱梱包。
• 空気駆動油圧ポンプ（オプション）。
• 防雨用テキスタイルカバー。

関連機器

• レーザーアライメントシステム (P/N: 1851.07)。
• ジャッキ組込み型計量システム (P/N: 1898.00)。
• I-jack — 航空機用半自動ジャッキングシステム (P/N: 0677.00)。

技術仕様

• モデル / 参照: 4505.06。
• 商業名称 / シリーズ: Langa S line tripod jacks。
• 定格容量: 5 t。
• 構成: 単段油圧式トリポッドジャッキ。
• 設計: コンパクト、モジュラー；保守と部品交換を容易にするシリンダーとフレームの独立構造。
• 試験: 納品前に全てのジャッキをジャックテスターで検査；垂直荷重の15%で側方試験；定格容量の150%で工場耐荷重試験。
• ポンプ: 手動油圧ハンドポンプ（オプションで空気駆動ポンプあり）。
• 安全装置: 過負荷保護用油圧リリーフバルブ；手動操作の安全ナット；低摩擦シール；複数高さでのボルトインターロックを備えた機械的延長。
• 車輪: 格納庫／ランプ作業向けの耐荷重キャスター。
• 仕上げ: Skydroll耐性塗装（標準グレー）；未塗装部は亜鉛めっきまたは窒化処理。
• ジャックソケット: SAE規格 AS8091 に準拠した寸法。
• 適合性: EN12312 に基づく CE マーキング。
• 梱包: パレット上（木製密閉箱はオプション）。
