ヘリコプター用ジャック 4509.52

航空機用油圧式空圧式

製品概要

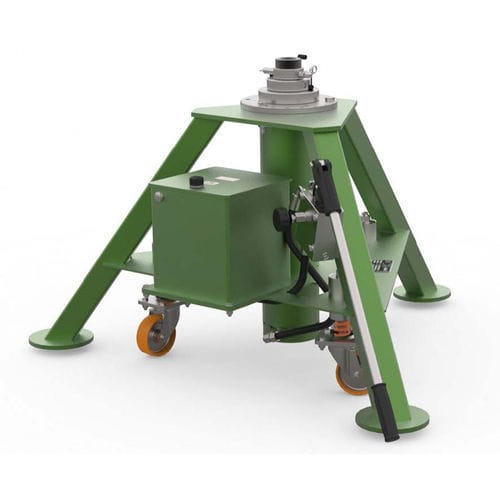

4509.52は、Langa S lineの9 t容量、二段式油圧トライポッドジャッキです。モジュラー設計により油圧シリンダーとフレームが分離され、保守が容易で部品交換時間を短縮します。ビジネス機・軽飛行機・ヘリコプターでの使用を想定し、出荷前に横荷重試験および耐荷重試験を実施しています。

適用箇所
ノーズ | メイン | テール
| Caravan 406、Citation ULTRA 560、Citation Latitude 680A、Citation Longitude 700、Citation 560 XL/XLS、Citation Sovereign 680 |

標準装備

• 手動油圧ハンドポンプ
• 過負荷保護および温度上昇時の内部流体膨張対策の油圧リリーフバルブ
• 複数高さでボルトロック可能な機械式延長機構
• 油圧シリンダーとフレームの分離が容易（独立サブアセンブリ）
• 低摩擦シール
• 手動操作の安全ナット
• スプリング式重荷重旋回キャスターホイール
• Skydroll耐性塗装（標準色：グレー）；未塗装部は亜鉛めっきまたは窒化処理
• パレット梱包
• ジャックソケット寸法はSAE AS8091準拠
• EN12312に基づくCEマーキング；工場で公称容量の150%で耐荷重試験済み

オプション

• 特注塗色
• 木製密閉箱（梱包用）
• 空気駆動油圧ポンプ（エア式）
• 防雨用テキスタイルカバー

関連機器

• レーザーアライメントシステム (P/N: 1851.07)
• ジャッキ統合型計量システム (P/N: 1898.00)
• I-jack 航空機用半自動ジャッキングシステム (P/N: 0677.00)

技術仕様

• 型番：4509.52
• シリーズ：Langa S line tripod jacks
• 容量：9 t（公称）
• タイプ：二段式油圧トライポッドジャッキ
• 設計：モジュラー — メンテナンス性向上のためシリンダーとフレームを独立化
• 操作：手動油圧ハンドポンプ（エア式ポンプはオプション）
• 安全：過負荷用油圧リリーフバルブ；手動安全ナット
• 試験：垂直荷重の15%で側方試験；公称容量の150%で工場耐荷重試験；出荷前にジャックテスターで品質確認
• 規格：ジャックソケットはSAE AS8091準拠；EN12312に基づくCEマーキング
• 仕上げ：Skydroll耐性塗装（標準グレー）；未塗装部は亜鉛めっきまたは窒化処理
• 移動性：スプリング式重荷重旋回キャスター
• 梱包：パレットで納入（木製密閉箱はオプション）
