ヘリコプター用ジャック 4505.54

航空機用油圧式空圧式

説明

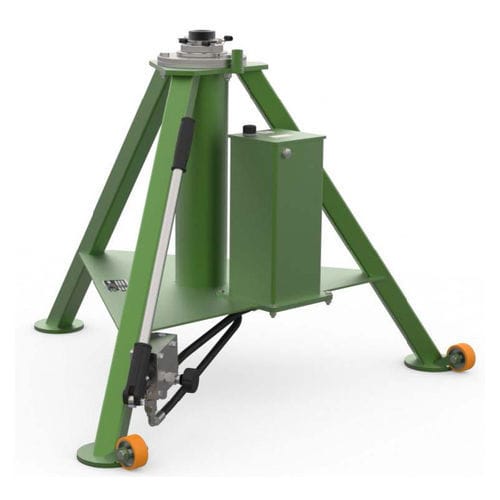

モデル4505.54は、航空機（ノーズ、メイン、テール）用に設計された定格5 tの二段式油圧三脚ジャッキです。Langa Sラインの三脚ジャッキは、コンパクトでシンプルな設計を採用しており、油圧シリンダーとフレームが独立したモジュール構造のため、保守が容易でスペアパーツの供給も迅速です。このモジュラー設計により保守コストを抑え、ビジネス機、軽航空機、ヘリコプターでの長期使用に対応します。出荷前に各ジャッキは試験台で検査されます。全モデルは鉛直荷重の15%で側面試験が行われ、工場で定格容量の150%の耐荷試験が実施されます。

適用箇所
ノーズ | メイン | テール
例：Citation ULTRA 560、Citation Latitude 680A、Citation Longitude 700、Citation Sovereign 680

標準装備

• 手動油圧ハンドポンプ。
• 過負荷および温度上昇による油の膨張から保護する油圧リリーフバルブ。
• 複数高さでボルトによるロックを備えた機械的伸長機構。
• 油圧シリンダーとフレームの容易な分解（独立サブセット）。
• 低摩擦シール。
• 手動操作の安全ナット。
• 耐荷重キャスター車輪。
• Skydroll耐性塗装（標準色：グレー）；未塗装部品は亜鉛めっきまたは窒化処理で耐腐食性を確保。
• パレット梱包。
• ジャックソケット寸法はSAE AS8091に準拠。
• EN12312に基づくCEマーキング；工場で定格容量の150%で耐荷試験。

オプション

• 特別塗装色。
• 木製密閉箱。
• 空気式駆動油圧ポンプ。
• 雨除けテキスタイルカバー。

関連機器

• レーザーアラインメントシステム（P/N: 1851.07）。
• ジャッキ統合型計量システム（P/N: 1898.00）。
• I-jack：航空機用半自動ジャッキングシステム（P/N: 0677.00）。

技術仕様

• モデルコード：4505.54
• 名称：三脚ジャッキ、定格容量5 t
• タイプ：二段式油圧三脚ジャッキ
• 試験：鉛直荷重の15%で側面試験；工場で定格容量の150%で耐荷試験
• 規格：ジャックソケット寸法はSAE AS8091に準拠；EN12312に基づくCEマーキング
• 操作：手動油圧ハンドポンプ（標準）；空気式駆動油圧ポンプはオプション
• 設計：保守とスペア供給を容易にする独立した油圧シリンダーとフレーム
• 安全：過負荷用油圧リリーフバルブ；手動操作の安全ナット；ボルトロック付き機械的伸長
• シール & 仕上げ：低摩擦シール；Skydroll耐性塗装（標準グレー）；未塗装部品は亜鉛めっきまたは窒化処理
• 可搬性 & 梱包：耐荷重キャスター車輪；パレット梱包
• 適用例：Citation ULTRA 560、Citation Latitude 680A、Citation Longitude 700、Citation Sovereign 680
