航空機用ジャック 4514.51

油圧式空圧式三脚

概要

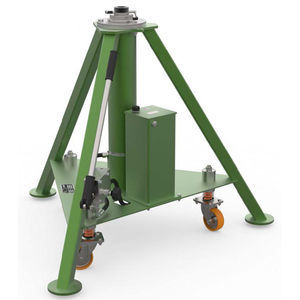

モデル4514.51は、Langa S lineの14 t 三段式油圧トライポッドジャッキです。コンパクトでモジュラーな設計により、油圧シリンダとフレームが分離され、保守が容易で、部品供給が迅速かつ長寿命を実現します。各ジャッキは出荷前にジャッキ試験機で検査され、全モデルは垂直荷重の15%で側方試験が行われます。

適用
ノーズ | メイン | テール
G280 | G280 |

標準装備

• 手動油圧ハンドポンプ
• 過負荷保護および流体の温度膨張に対する保護用の油圧リリーフバルブ
• ねじ式機械伸長装置
• 油圧シリンダとフレームの簡単な分解（独立サブアセンブリ）
• 低摩擦シール
• 手動操作の安全ナット
• スプリング式ヘビーデューティー旋回キャスター
• Skydroll耐性塗装（標準グレー）；未塗装部品は亜鉛めっきまたは窒化処理で耐食性を確保
• パレット梱包
• ジャックソケット寸法はSAE規格 AS8091に準拠
• EN12312に基づくCEマーキング；工場で定格容量の150%で証明荷重試験

オプション

• 特別塗装色
• 木製密封箱
• 空気圧駆動油圧ポンプ
• テキスタイル製レインハット

関連機器

• レーザーアライメントシステム (P/N: 1851.07)
• ジャッキ統合型計量システム (P/N: 1898.00)
• I-jack：航空機ジャッキング用半自動システム (P/N: 0677.00)

仕様 / 技術的仕様

• 型式: 4514.51
• シリーズ: Langa S line
• 定格容量: 14 t
• タイプ: 三段式油圧トライポッドジャッキ
• ポンピングシステム: 手動油圧ハンドポンプ（オプションで空気圧駆動ポンプあり）
• 伸長機構: ねじ式機械伸長
• 設計: 保守が容易な独立した油圧シリンダとフレームを備えたモジュラー設計
• 安全性: 過負荷保護のための油圧リリーフバルブ；手動操作の安全ナット
• シール: 低摩擦シール
• 可搬性: スプリング式ヘビーデューティー旋回キャスター
• 表面処理: Skydroll耐性塗装（標準グレー）；未塗装部品は亜鉛めっきまたは窒化処理
• 梱包: パレット
• ジャックソケット: SAE規格 AS8091に準拠した寸法
• 認証 / 試験: EN12312に基づくCEマーキング；工場で定格容量の150%で証明荷重試験；垂直荷重の15%での側方試験
• 適用例: G280（ノーズおよびメイン）
