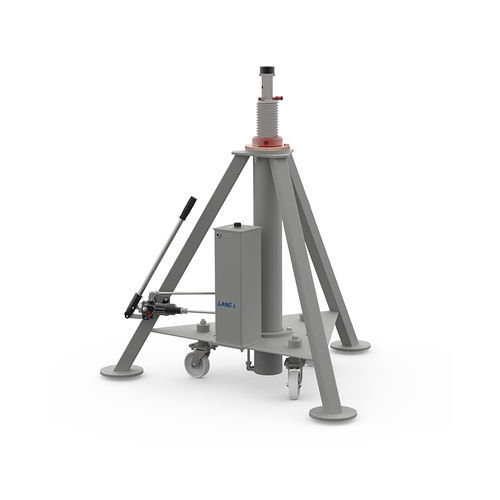

ヘリコプター用ジャック 4512.02

航空機用油圧式空圧式

説明
型式4512.02は、S lineシリーズの単段式油圧三脚ジャッキ（容量12 t）で、航空機のジャッキング作業向けに設計されています。コンパクトでモジュラーな設計により、油圧シリンダとフレームが分離され、保守や部品交換が容易です。ビジネス機、軽飛行機、ヘリコプターに適しています。出荷前に全ユニットが工場での耐荷重試験および側方試験を受けます。

適用箇所
ノーズ | メイン | テール
G350, G450, G600, G500, GLOBAL 5500, GLOBAL 6500, Gulfstream II, Gulfstream III, Gulfstream IV, Gulfstream IV SP, Gulfstream V, Gulfstream V SP, GLOBAL 5000, GLOBAL 6000, GLOBAL EXPRESS XRS, Fokker 100 | SAAB 2000, Gulfstream I, Legacy 650, SAAB 340, ERJ135, Legacy 600

標準仕様

• 手動油圧ハンドポンプ。
• 過負荷時および温度による内部流体膨張に対する保護のための油圧リリーフバルブ。
• 複数高さでのボルトインターロックを備えた機械式延長機構。
• 油圧シリンダとフレームの間の容易な分解（独立サブアセンブリ）による迅速な保守。
• 低摩擦シール。
• 手動操作の安全ナット。
• スプリング付ヘビーデューティ旋回キャスターホイールによる可搬性。
• Skydroll耐性塗装（標準色グレー）；未塗装部品は防食のため亜鉛めっきまたは窒化処理。
• パレット上での包装。
• ジャックソケット寸法はSAE規格 AS8091に準拠。
• EN12312に従うCEマーキング。工場で定格容量の150%での耐荷重試験実施；垂直荷重の15%での側方試験。

オプション

• 特注塗装色。
• 木製密閉箱。
• 空気駆動油圧ポンプ。
• テキスタイル製レインハット（防雨カバー）。

関連機器

• レーザーアライメントシステム (P/N: 1851.07)。
• ジャッキに統合された計量システム (P/N: 1898.00)。
• I-jack — 航空機ジャッキング用半自動システム (P/N: 0677.00)。

技術仕様

• 型式: 4512.02
• 呼称 / シリーズ: S line
• 定格容量: 12 t
• タイプ: 単段式油圧三脚ジャッキ
• ポンプ: 手動油圧ハンドポンプ（標準）；空気駆動油圧ポンプ（オプション）
• 設計: シリンダとフレームを独立させたコンパクトなモジュラー設計で保守が容易
• 安全: 過負荷用油圧リリーフバルブ；手動操作の安全ナット
• 延長: 異なる高さでのボルトインターロックによる機械式延長
• シール: 低摩擦シール
• 可搬性: スプリング付ヘビーデューティ旋回キャスター
• 仕上げ: Skydroll耐性塗装（標準グレー）；未塗装部品は亜鉛めっきまたは窒化処理
• 規格: ジャックソケットはSAE AS8091に準拠；CEマークはEN12312に準拠
• 試験: 工場で定格容量の150%での耐荷重試験；垂直荷重の15%での側方試験
• 包装: パレット上
