ヘリコプター用ジャック 4505.91

航空機用油圧式空圧式

説明

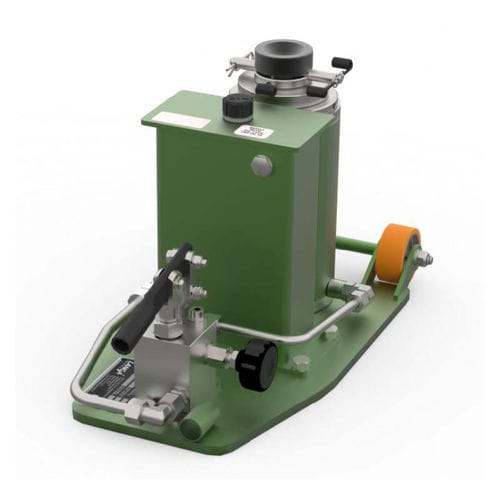

モデル4505.91は、5 tの2段式油圧三脚ジャッキです。Langa Sラインの三脚ジャッキは、必須の作業機能を維持しつつコンパクトでシンプルな設計を採用し、保守性を高めています。モジュラー構造によりシリンダーとフレームが分離され、保守コストとダウンタイムを低減し、部品の迅速な供給が可能です。ビジネス機、軽飛行機、ヘリコプターでの長期運用を想定しています。出荷前に全ユニットをジャッキ試験機で検査します。全モデルは垂直荷重の15%で側方試験を行っています。

適用機種
NOSE: Eurocopter BK117 (EC145), Eurocopter MBB Bo105, Eurocopter UH-72A Lakota, Bell 206B3, Bell 206L4, Bell 214ST, Bell 222, Bell 230, Bell 407, Bell 214, Sikorsky S-76, Bell 430, H145 (EC145), Eurocopter AS355 (EC130), H125 (AS350), Bell 204, Bell 205, Bell 212, Bell 412, H135 (EC135)
MAIN: Bell 214ST, Bell 214, Sikorsky S-76
TAIL: Eurocopter AS 365 Dauphin (EC155), Eurocopter BK117 (EC145), Eurocopter MBB Bo105, Eurocopter UH-72A Lakota, Bell 427, H145 (EC145), Bell 204, Bell 205, Bell 212, Bell 412, H135 (EC135)

標準装備

• 手動油圧ハンドポンプ。
• 過負荷および流体の熱膨張に対する保護用の油圧リリーフ弁。
• 複数高さでのボルト式ロックを備えた機械的延長機構。
• 保守のための油圧シリンダーとフレームの簡易分解（独立サブアッセンブリ）。
• 低摩擦シール。
• 手動操作の安全ナット。
• ヘビーデューティキャスター。
• Skydroll耐性塗装（標準色：グレー）。未塗装部品は防食のため亜鉛めっきまたは窒化処理。
• パレット梱包。
• ジャックソケット寸法は SAE AS8091 に準拠。
• EN12312 に基づく CE マーキング。工場にて定格容量の150%での証明試験実施。

オプション

• 特別塗装色。
• 木製密閉箱。
• 空気圧駆動油圧ポンプ。
• 防雨用布製カバー。

関連機器

• レーザーアライメントシステム (P/N: 1851.07)。
• ジャッキ一体型計量システム (P/N: 1898.00)。
• I-jack：半自動航空機ジャッキシステム (P/N: 0677.00)。

技術仕様

• モデル参照: 4505.91。
• 商用名称: S line Tripod Jack。
• 定格容量: 5 t。
• 2段式油圧三脚ジャッキ。
• 手動油圧ハンドポンプ（標準）；空気圧ポンプはオプション。
• 保守を容易にしダウンタイムを短縮する独立したシリンダーおよびフレーム設計。
• 過負荷保護および流体の熱膨張に対する油圧リリーフ弁。
• ボルト式ロック付き機械的延長機構；手動操作の安全ナット。
• 低摩擦シール；ヘビーデューティキャスター。
• コーティング：Skydroll耐性塗装（標準色グレー）；未塗装部品は亜鉛めっきまたは窒化処理。
• パレット梱包。
• ジャックソケット寸法は SAE AS8091 に準拠。
• EN12312 に基づく CE マーキング；工場にて定格容量の150%での試験；垂直荷重の15%での側方試験。
