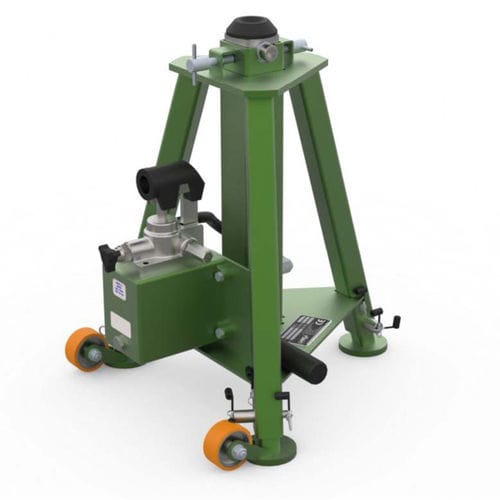

ヘリコプター用ジャック 4502.01

航空機用油圧式三脚

製品概要
モデル4502.01は、2 t 単段油圧式のトライポッドジャッキで、ビジネス機・小型機およびヘリコプターの整備向けに設計されています。Sラインのコンパクトでモジュラーな設計により、油圧シリンダとフレームが分離され、保守と部品交換が容易です。各ユニットは出荷前にファクトリープルーフ試験および横方向試験を受けます。

適用箇所
NOSE（ノーズ）
Challenger 650, Caravan 208, Caravan 208B, TBM 700, Citation X750
MAIN（メイン）
DA20-A1, DA20-C1, Baron, Comanche, Aztec, Seneca, DA40 Diamond Star, Bonanza, TBM 700, Cherokee, Citation X750
TAIL（テール）

標準仕様

• 手動油圧ハンドポンプ（標準）。
• 過負荷および温度上昇による流体膨張に対する保護用の油圧リリーフバルブ。
• 油圧シリンダとフレームの簡単な分解を可能にするモジュラー構造。
• 低摩擦シールおよび手動操作のセーフティボルト。
• 調整可能な支持のための伸縮式メカニカルレッグ。
• 耐荷重キャスターによる可搬性。
• Skydrol耐性塗装（標準はグレー）；未塗装部品は防食のため亜鉛めっきまたは窒化処理。
• パレット梱包；ジャックソケットはSAE AS8091準拠；EN12312に基づくCEマーキング。工場で定格容量の150%での試験、横方向試験は垂直荷重の15%で実施。

オプション

• 代替ハンドポンプおよびアクセサリは要求に応じて提供可能。
• カスタム塗装や防食処理；航空機インターフェースに合わせた車輪およびソケットのバリエーション。

関連機器
サポートアダプター、荷重分散プレート、輸送用トロリー（モデル4502.01対応）。

仕様 / 技術データ

• モデル: 4502.01
• 名称: トライポッドジャッキ
• 定格容量: 2 t（2トン）
• 構成: 単段油圧式トライポッドジャッキ
• ポンピング: 手動油圧ハンドポンプ（標準）
• 設計: シリンダとフレームが独立したコンパクトでモジュラーな設計
• 安全性: 油圧リリーフバルブ；手動式セーフティボルト
• 試験: 工場でのプルーフ試験；横方向試験は垂直荷重の15%；工場プルーフは定格の150%
• 規格: ジャックソケット寸法はSAE AS8091準拠；EN12312に基づくCEマーキング
• 仕上げ: Skydrol耐性塗装（グレー）；未塗装部品は亜鉛めっきまたは窒化処理
• 可搬性: 耐荷重キャスター；伸縮式メカニカルレッグ
• 梱包: パレット梱包で供給
