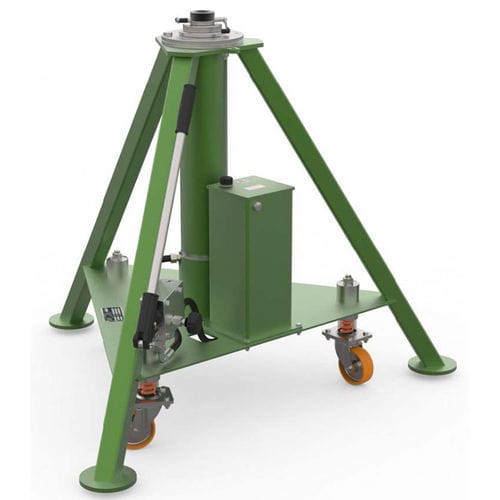

ヘリコプター用ジャック 4505.55

航空機用油圧式三脚

製品説明
モデル4505.55は、航空機整備向けに設計された5 t、二段式油圧トライポッドジャッキです。Langa Sラインのトライポッドジャッキは、油圧シリンダーとフレームが独立したコンパクトなモジュール設計を採用しており、メンテナンスやスペアパーツの供給が容易です。独立設計により、ビジネス機、軽飛行機、ヘリコプターでの長期使用に適しています。各ジャッキは出荷前に工場で試験され、側向き試験は垂直荷重の15%で実施され、工場荷重試験は公称容量の150%で行われます。

適用箇所
NOSE | MAIN | TAIL
Legacy 650, Legacy 600 | | Pilatus PC-24

標準装備

• 手動油圧ハンドポンプ。
• 過負荷保護および温度による内部流体膨張の補償用油圧リリーフバルブ。
• 複数段階の高さでボルトインターロックを備えた機械的伸長機構。
• 油圧シリンダーとフレームの簡易分解（独立サブセット）。
• 低摩擦シール。
• 手動操作の安全ナット。
• バネ付高荷重対応旋回キャスター。
• Skydroll耐性塗装（標準グレー）；未塗装部品は防錆のため亜鉛めっきまたは窒化処理。
• パレット梱包。
• ジャックソケット寸法はSAE規格 AS8091に準拠。
• EN12312に基づくCEマーキング。工場にて公称容量の150%で耐荷試験。

オプション

• 特注塗装色。
• 木製閉梱包箱。
• 空気駆動式油圧ポンプ。
• 防雨用テキスタイルカバー。

関連装備

• レーザーアライメントシステム (P/N: 1851.07)。
• ジャッキ搭載型計量システム (P/N: 1898.00)。
• I-jack — 航空機用半自動ジャッキングシステム (P/N: 0677.00)。

仕様 / 技術仕様

• 型式: 4505.55。
• 定格容量: 5 t（二段式油圧）。
• モジュラー設計: メンテナンスとスペアパーツ供給を容易にする独立した油圧シリンダーとフレーム。
• 試験: 工場耐荷試験は公称容量の150%で実施；側向き試験は垂直荷重の15%で実施。
• ジャックソケット寸法: SAE規格 AS8091に準拠。
• 油圧システム: 手動ハンドポンプ；過負荷および温度による内部流体膨張保護のためのリリーフバルブ。
• 機械的伸長: 複数高さでのボルトインターロック；手動操作の安全ナット。
• シール: 低摩擦シール。
• 可搬性: バネ付旋回キャスターによる移動性。
• 表面保護: Skydroll耐性塗装（標準グレー）；未塗装部品は亜鉛めっきまたは窒化処理。
• 梱包: パレット梱包。
