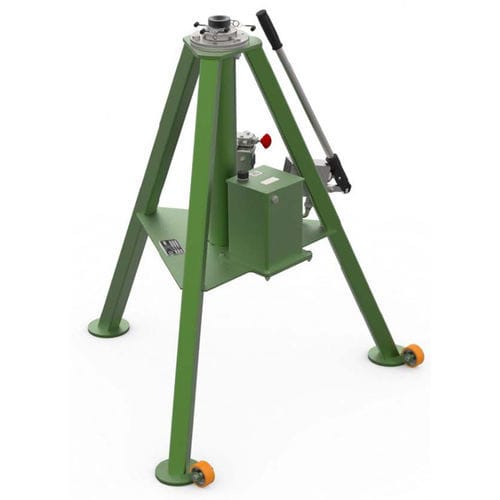

ヘリコプター用ジャック 4505.04

航空機用油圧式ハイドロニューマチック式

説明
モデル4505.04はLanga S lineの単段油圧トライポッドジャッキで、ビジネス・小型機およびヘリコプター向けに設計されています。シリンダーとフレームを分離するコンパクトかつモジュラーな設計により、保守が容易で部品供給が迅速、長期の使用に適しています。各ユニットは出荷前にジャックテスターで試験され、全モデルは垂直荷重の15%で横荷重試験を実施しています。

適用箇所
NOSE | MAIN | TAIL
Hawker Beechcraft 1000；Hawker HS-125 400/800/850/900；Pilatus PC-12

標準装備

• 手動油圧ハンドポンプ。
• 過負荷および温度上昇による流体膨張から保護する油圧リリーフバルブ。
• 複数高さでボルトによるロックが可能な機械的伸長機構。
• 保守のための油圧シリンダーとフレームの簡単な分離（独立サブアッセンブリ）。
• 低摩擦シール。
• 手動操作の安全ナット。
• 操作性を高めるヘビーデューティーキャスター。
• Skydroll耐性塗装（標準はグレー）；塗装されていない部品は耐食性のため亜鉛メッキまたは窒化処理。
• パレット梱包。
• ジャックソケット寸法はSAE規格 AS8091に準拠。
• EN12312に基づくCEマーキング；定格容量の150%で工場荷重試験。

オプション
特別塗装色。

• 木製密閉箱。
• 空気圧駆動の油圧ポンプ。
• 防雨用テキスタイルカバー。

関連機器
レーザーアライメントシステム（P/N: 1851.07）。

• ジャッキに組み込める計量システム（P/N: 1898.00）。
• I-jack — 航空機用セミオートジャッキングシステム（P/N: 0677.00）。

技術仕様

• モデル：4505.04
• シリーズ：Langa S line
• タイプ：単段油圧トライポッドジャッキ
• 定格能力：5 t
• 標準ポンプ：手動油圧ハンドポンプ
• 保護機能：過負荷および温度による流体膨張に対する油圧リリーフバルブ
• 伸長機構：ボルトロック式機械的伸長（複数高さ）
• 設計：分解・保守が容易な独立したシリンダーとフレーム（モジュラー）
• シール：低摩擦シール
• 安全装置：手動操作の安全ナット
• 可搬性：ヘビーデューティーキャスター
• 表面処理：Skydroll耐性塗装（標準グレー）；未塗装部品は亜鉛メッキまたは窒化処理
• 梱包：パレット梱包
• ジャックソケット寸法：SAE規格 AS8091準拠
• 規格・試験：EN12312に基づくCEマーク；定格容量の150%での工場荷重試験；垂直荷重の15%での横荷重試験
• 品質管理：出荷前にジャックテスターで個々に試験
