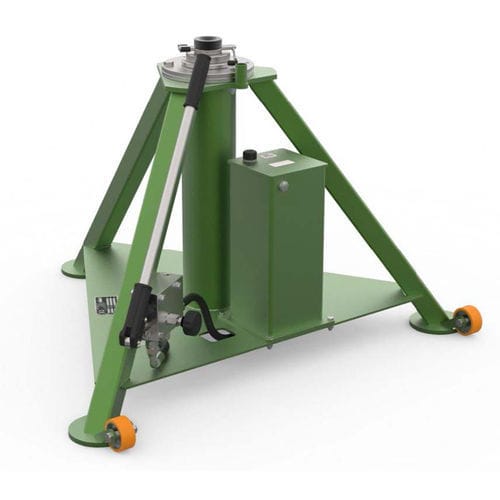

ヘリコプター用ジャック 4505.53

航空機用油圧式三脚

製品概要
モデル4505.53は、航空機整備向けに設計された5 t、二段式のトライポッド油圧ジャッキです。Langa Sラインのトライポッドジャッキは、シリンダーとフレームが独立したコンパクトでモジュラーな設計を採用しており、保守が容易で部品供給が迅速です。これにより保守コストが低減され、小型ビジネス機、軽飛行機、ヘリコプターでの長期使用が可能になります。各ジャッキは出荷前にジャッキテスターで品質確認されています。すべてのモデルは垂直荷重の15%で側方試験が行われます。

適用箇所
NOSE | MAIN | TAIL | HA-420

標準装備
手動油圧ハンドポンプ。

• 過負荷時および温度による内部流体膨張に対する保護用の油圧リリーフバルブ。
• 異なる高さでのボルトロック付き機械的延長機構。
• 油圧シリンダーとフレームの簡易分解（独立サブアセンブリ）。
• 低摩擦シール。
• 手動操作の安全ナット。
• 堅牢なキャスターホイール。
• Skydroll耐性塗装（標準はグレー）；未塗装部品は腐食対策として亜鉛メッキまたは窒化処理。
• パレット梱包。
• ジャッキソケット寸法：SAE AS8091準拠。
• CEマーキング（EN12312準拠）。工場で定格容量の150%の耐荷試験実施。

オプション
特別塗装色。

• 木製密閉箱。
• 空圧式駆動の油圧ポンプ。
• 防雨用テキスタイルカバー。

関連機器
レーザーアライメントシステム（P/N: 1851.07）。

• ジャッキ統合型計量システム（P/N: 1898.00）。
• I-jack。航空機の揚程用半自動システム（P/N: 0677.00）。

技術仕様

• 型式：4505.53
• 定格容量：5 t
• 二段式トライポッド油圧ジャッキ
• 手動油圧ハンドポンプ（標準）
• 過負荷保護用油圧リリーフバルブ
• ボルトロック付き機械的延長機構
• 保守が容易な独立式油圧シリンダーとフレーム
• 低摩擦シール
• 手動操作の安全ナット
• 堅牢なキャスターホイール
• Skydroll耐性塗装（標準グレー）；未塗装部品は亜鉛めっきまたは窒化処理
• パレット梱包
• ジャッキソケット寸法：SAE AS8091
• CEマーキング：EN12312
• 工場耐荷試験：定格容量の150%
• 側方試験：垂直荷重の15%
