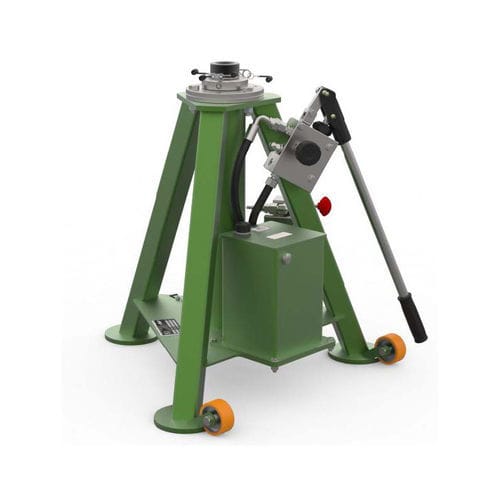

航空機用ジャック 4505.01

油圧式空圧式三脚

製品説明
モデル4505.01は、航空機のジャッキアップ作業向けの定格5 t、単段油圧式三脚ジャッキです。Langa S lineの三脚ジャッキは、シリンダーとフレームを独立させたコンパクトでモジュール式の設計を採用しており、メンテナンスを簡素化し、スペアパーツの迅速な供給と稼働停止時間の短縮を実現します。各ユニットは出荷前にジャックテスターで点検・試験され、すべてのモデルは垂直荷重の15%で側方試験が行われます。

適用機種
ノーズ: Citation 650, Citation VI, Citation III, Citation IV, Citation 560 XL/XLS, Pilatus PC-9
メイン: Citation I 500, Citation I/SP 501, Citation V, Citation CJ1, Citation CJ2, Citation CJ3, Citation CJ4, Citation ENCORE 560, Citation M2, Citation SII, Eclipse 500, Citation VII, Citation II 550, Pilatus PC-12, Pilatus PC-9
テール: Eclipse 500

標準装備

• 手動油圧ハンドポンプ。
• 過負荷保護用の油圧リリーフバルブおよび温度上昇による内部流体膨張への対応。
• 複数高さでのボルトロック付き機械的伸長機構。
• 油圧シリンダーとフレームの簡易分解（独立サブアセンブリ）による迅速な保守。
• 低摩擦シールによるスムーズな作動。
• 手動操作の安全ナット。
• 耐荷重キャスター車輪による搬送性。
• Skydroll耐性塗装（標準色グレー）；未塗装部品はすべてメッキまたは窒化処理で耐食性を確保。
• パレット梱包で供給。
• ジャックソケット寸法はSAE規格 AS8091に準拠。
• EN12312に基づくCEマーキング；工場で定格容量の150%で耐荷重試験実施。

オプション

• 特別塗装色。
• 木製密閉箱。
• 空気駆動油圧ポンプ（駆動方式オプション）。
• 布製防雨カバー。

関連機器

• レーザーアライメントシステム (P/N: 1851.07)。
• ジャッキ統合型計量システム (P/N: 1898.00)。
• I-jack 航空機用半自動ジャッキングシステム (P/N: 0677.00)。

仕様 / 技術仕様

• モデル: 4505.01
• 呼称: 三脚ジャッキ（単段油圧式）
• 定格容量: 5 t
• 構成: 単段油圧三脚ジャッキ；シリンダーとフレームが独立したコンパクトなモジュール設計で保守が容易
• 標準作動: 手動油圧ハンドポンプ（空気式ポンプはオプション）
• 安全/保護: 過負荷用油圧リリーフバルブ、手動安全ナット、低摩擦シール
• 試験 & 認証: 垂直荷重の15%での側方試験；工場で定格容量の150%で耐荷重試験；EN12312に基づくCEマーキング
• 規格: ジャックソケット寸法はSAE AS8091に準拠
• 仕上げ & 耐食性: Skydroll耐性塗装（標準グレー）；未塗装部品はめっきまたは窒化処理
• 可搬性 & 取り扱い: 耐荷重キャスター車輪；複数高さでのボルトロック付き機械的伸長
• 梱包: パレットで供給
