ヘリコプター用ジャック 4505.03

航空機用油圧式空圧式

製品説明

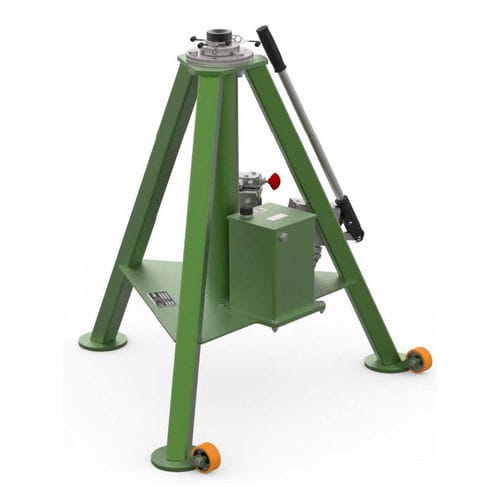

モデル4505.03は、航空機のジャッキアップ作業向けに設計された5 t単段式三脚油圧ジャッキです。Sラインは、油圧シリンダーとフレームが独立したコンパクトでモジュール式の設計を採用しており、整備が容易で、ビジネス機、軽飛行機、ヘリコプターでの長期運用に適しています。出荷前に各ユニットは側方試験（垂直荷重の15%）および工場荷重試験（定格容量の150%）を実施します。

適用部位
ノーズ | メイン | テール
G100 (Astra SPX), King Air, Cheyenne II, Cheyenne III | G100 (Astra SPX), King Air, Cheyenne II, Cheyenne III |

標準装備
手動油圧ハンドポンプ。

• 過負荷時および温度上昇による内部流体膨張に対する追加保護のための油圧逃がし弁。
• 複数高さでのボルトロックを備えた機械式伸長機構。
• 油圧シリンダーとフレームの簡易分解（独立サブアセンブリ）により迅速な保守が可能。
• 低摩擦シール。
• 手動操作の安全ナット。
• 耐荷重キャスター車輪による可搬性。
• Skydroll耐性塗装（標準グレー）；未塗装部品は亜鉛めっきまたは窒化処理で耐食性を確保。
• パレット梱包。
• ジャックソケット寸法はSAE規格 AS8091に準拠。
• EN12312に基づくCEマーキング；工場荷重試験は定格容量の150%。

オプション
特別塗装色。

• 木製密閉箱。
• 空気圧駆動油圧ポンプ。
• 防水テキスタイルカバー。

関連装備
レーザーアライメントシステム（P/N: 1851.07）。

• ジャッキ統合型計量システム（P/N: 1898.00）。
• I-jack — 航空機用半自動ジャッキングシステム（P/N: 0677.00）。

技術仕様

• 型式番号: 4505.03
• タイプ: 単段式三脚油圧ジャッキ
• 定格容量: 5 t
• 標準ポンプ: 手動油圧ハンドポンプ
• オプションポンプ: 空気圧駆動油圧ポンプ
• 機械式伸長: 複数高さでのボルトロック
• 設計: 簡易保守のための独立した油圧シリンダーとフレーム
• 側方試験: 垂直荷重の15%
• 工場荷重試験: 定格容量の150%
• ジャックソケット寸法: SAE規格 AS8091
• シール: 低摩擦シール
• 安全: 手動操作の安全ナット
• 可搬性: 耐荷重キャスター車輪
• 表面処理: Skydroll耐性塗装（標準グレー）；未塗装部品は亜鉛めっきまたは窒化処理
• 梱包: パレット梱包
