ヘリコプター用ジャック 4505.56

航空機用油圧式空圧式

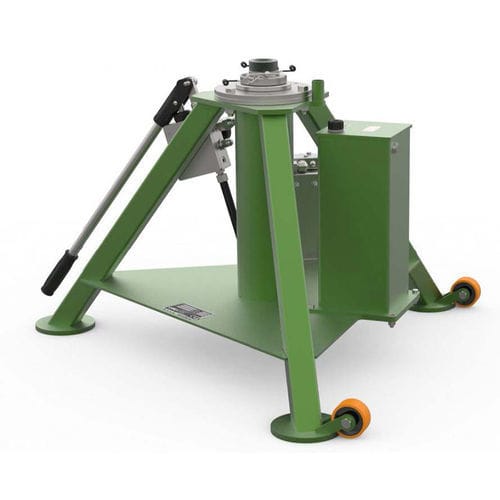

製品説明 型番4505.56は、S lineシリーズの定格容量5 tの二段式油圧三脚ジャッキです。コンパクトでモジュール式の構造により、油圧シリンダーとフレームを独立させており、整備が容易でダウンタイムと予備部品コストを低減します。ビジネス機や小型機、ヘリコプターでの使用に適しており、出荷前に工場試験を行って航空対応を確認しています。

適用箇所
NOSE | MAIN | TAIL
Pilatus PC-24, Phenom 300 | Pilatus PC-24, Phenom 300 |

標準装備

• 手動油圧ハンドポンプ。
• 過負荷および温度上昇による流体膨張から保護する油圧リリーフバルブ。
• 複数高さでボルトロックする機械式延長機構。
• 油圧シリンダーとフレームを分離できるため整備が容易（独立モジュール構造）。
• 低摩擦シール。
• 手動操作の安全ナット。
• 作業場での移動用ヘビーデューティキャスター。
• Skydroll耐性塗装（標準グレー）；未塗装部は亜鉛メッキまたは窒化処理で腐食に強化。
• パレット梱包で納品。
• ジャックソケット寸法はSAE AS8091に準拠。
• EN12312に基づくCEマーキング；定格容量の150%で工場耐圧試験済み。
• 全モデルは垂直荷重の15%で横方向試験済み。

オプション

• 特注塗装色。
• 木製密閉箱梱包。
• 空気駆動式油圧ポンプ。
• テキスタイル製雨よけカバー。

関連装備

• レーザーアライメントシステム (P/N: 1851.07)。
• ジャッキ組込みの計量システム (P/N: 1898.00)。
• I-jack：航空機の半自動ジャッキシステム (P/N: 0677.00)。

仕様 / 技術仕様

• 型番: 4505.56
• シリーズ: S line
• 容量: 5 t（定格）
• タイプ: 二段式油圧三脚ジャッキ
• ポンピング: 手動油圧ハンドポンプ（オプションで空気式ポンプあり）
• 安全: 過負荷用油圧リリーフバルブ；手動操作の安全ナット
• 構造: シリンダーとフレームが独立したモジュール設計で整備が容易
• シール: 低摩擦シール
• 可搬性: ヘビーデューティキャスター
• 延長機構: 複数高さでボルトロックする機械式延長
• 仕上げ: Skydroll耐性塗装（標準グレー）；未塗装部は亜鉛めっきまたは窒化処理
• 梱包: パレット納品
• 規格: ジャックソケット寸法 SAE AS8091 準拠；CEマーキング EN12312；工場耐圧試験150%定格容量
• 試験: 全モデルは垂直荷重の15%で横方向試験済み
• 代表的な適用機種: Pilatus PC-24, Phenom 300
