ヘリコプター用ジャック 4530.01

航空機用油圧式空圧式

説明

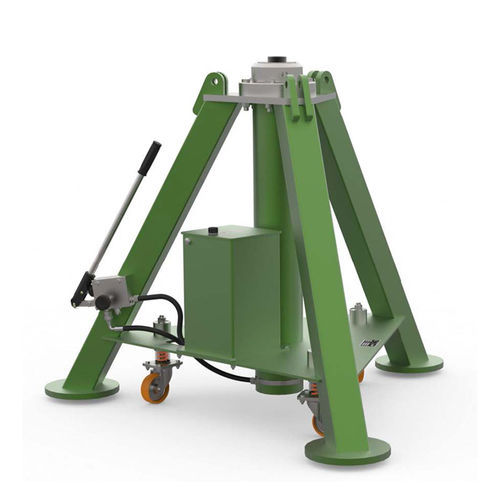

モデル4530.01は30 tの一段式油圧三脚ジャッキで、ビジネス機・軽航空機およびヘリコプターの揚げ作業向けに設計されています。S lineはコンパクトでモジュール式の設計を採用し、油圧シリンダーとフレームを独立させているため整備や部品供給が容易です。各ユニットは工場で試験済みで、側方試験は垂直荷重の15%で、耐荷重試験は公称容量の150%で実施されています。

適用箇所
ノーズ
B707

メイン
G350, G450, G600, G500, GLOBAL 5500, GLOBAL 6500, Gulfstream II, Gulfstream III, Gulfstream IV, Gulfstream IV SP, Gulfstream V, Gulfstream V SP, Challenger 870, Global Express, GLOBAL 5000, GLOBAL 6000, GLOBAL EXPRESS XRS

テール
DC9

標準装備

• 手動油圧ハンドポンプ
• 過負荷に対する油圧リリーフバルブおよび温度上昇による内部流体膨張時の保護
• スクリュー機械式伸長
• 油圧シリンダーとフレーム間の簡単分解（独立サブアセンブリ）による迅速な整備
• 低摩擦シール
• 手動式安全ナット
• スプリング式重荷重旋回キャスター
• Skydroll耐性塗装（標準グレー）；未塗装部品は腐食防止のため亜鉛めっきまたは窒化処理
• パレット上梱包
• ジャックソケット寸法はSAE規格 AS8091に準拠
• EN12312に基づくCEマーキング；工場で公称容量の150%で耐荷重試験

オプション

• 特注塗装色
• 木製密閉箱
• 空気駆動油圧ポンプ（エア式）
• 撥水テキスタイルカバー

関連機器

• レーザーアライメントシステム (P/N: 1851.07)
• ジャッキ統合式計量システム (P/N: 1898.00)
• I-jack、航空機揚程用半自動システム (P/N: 0677.00)

技術仕様

• 型式コード: 4530.01
• シリーズ: S line
• 定格容量: 30 t（トン）
• タイプ: 一段式油圧三脚ジャッキ
• ポンプ: 手動油圧ハンドポンプ（オプションで空気式ポンプあり）
• 安全装置: 過負荷用油圧リリーフバルブ；手動式安全ナット
• 構造: シリンダーとフレームが独立したモジュール式設計で整備性向上
• シール: 低摩擦シール
• 可搬性: スプリング式重荷重旋回キャスター
• 仕上げ: Skydroll耐性塗装（標準グレー）；未塗装部品は亜鉛めっきまたは窒化処理
• 梱包: パレット上で供給（オプション: 木製密閉箱）
• ジャックソケット: SAE規格 AS8091 に準拠した寸法
• マーキング・試験: CEマーキング（EN12312）；工場で公称容量の150%の耐荷重試験；垂直荷重の15%での側方試験
• 用途: ビジネス機、軽航空機およびヘリコプター向け
